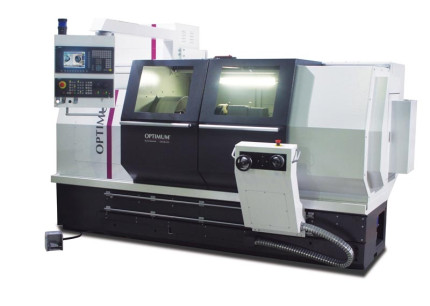

CNC soustruh Opti L440 (3514410).
CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440
CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440
CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440CNC soustruh OPTIturn L 440
OPTIMUM

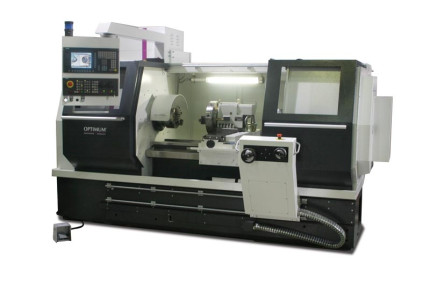

CNC soustruh OPTIturn L 440

CNC soustruh vybavený řídícím systémem SIEMENS 828 Basic T. Vyznačujíe se rychlostí, výkonem, přesností a spolehlivostí.

  • Vysoce přesný soustruh s řídicím systémem a pohony os a vřetene Siemens
  • Nová kompaktní konstrukce vřeteníku
  • Vysokorychlostní vřeteno s vysoce přesnými a velkými kuželíkovými ložisky
  • Pneumatické řazení převodů vřetene pomocí pneumatického válce

Cena na dotaz

obj. číslo: 3514410
Předváděcí centrum
V sídle naší společnosti máme k dispozici předváděcí centrum, které mohou zákazníci kdykoli navštívit.
Ustavení a zaškolení
Pro všechny stroje nabízíme také ustavení stroje a zaškolení obsluhy.
Servis CNC
Jistota pohotového a kvalitního servisního zázemí.
Standardní výbava:
Lože - vysoce přesné kuličkové šrouby

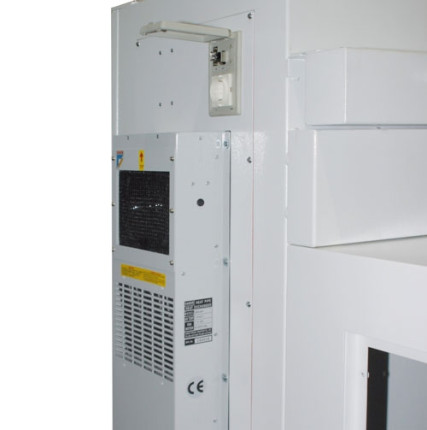

Výměník tepla - zajišťuje stabilní teplotu elektro rozvaděče

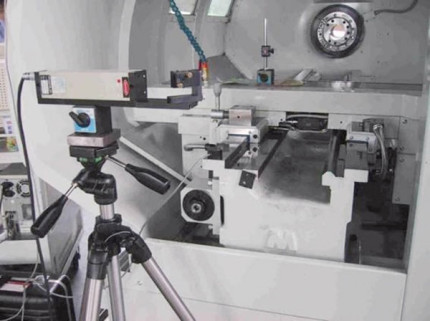

Laserové měření - garantovaná opakovatelná a najížděcí přesnost
Sklíčidlo - hydraulické sklíčidlo 200 mm · jednoduché upínání obrobku

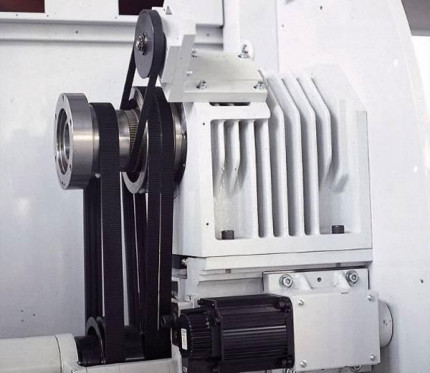

Vřeteník - automatická pneumatická převodovka · stabilní konstrukce · klidný chod při vysokých otáčkách

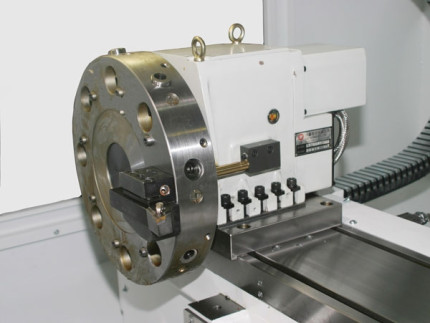

Výměník nástrojů - automatická výměna na 8 pozic · Hydraulicky ovládaná VDI40


Technická data

Řídící systém
Řídící systém Siemens Sinumerik 828D Basic T
Elektrické připojení
Elektrické připojení 400 V
Celkový příkon 23 kVA
Vřeteno
Hnací motor (režim S1) 11 kW
Hnací motor (režim S6-30%) 23 kW
Krouticí moment motoru (režim S1) 70 Nm
Krouticí moment motoru (režim S6-30 %) 148 Nm
Provedení vřetene DIN ISO 702-1 No. 6
Průchod vřetene 65 mm
Otáčky 100 – 4500 ot/min
Typ sklíčidla hydraulické
Průměr sklíčidla 200 mm
Průchod sklíčidla 52 mm

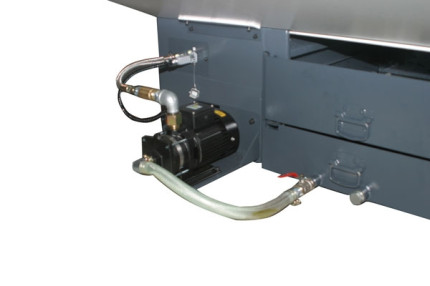

Chladící zařízení
Výkon motoru chladícího čerpadla 375 W
Nádrž na chladící kapalinu 170 l
Hydraulický systém
Výkon motoru hydraulického systému 750 W
Objem nádrže hydraulického systému 25 l
Údaje o stroji
Výška hrotu 235 mm
Vzdálenost mezi hroty 1000 mm
Max. točný průměr nad suportem 240 mm
Max. točný průměr nad ložem 475 mm
Max. točný průměr bez můstku 710 mm
Přesnost obrábění
Opakovatelná přesnost ± 0,005 mm
Přesnost polohování ± 0,005 mm
Výměník nástrojů
Zásobník nástrojů LS 160 VDI 40
Počet nastavitelných pozic 8
Max. výška a šířka upnutí nástroje 25 × 25 mm
Max. upínací průměr vrtací tyče 32 mm
Rozsah posuvů
Rozsah posuvu - osa X 260 mm
Rozsah posuvu - osa Z 1150 mm
Rychloposuv
Rychloposuv - osa X 15000 mm/min
Rychloposuv - osa Z 15000 mm/min
Pohony os Servo motory
Kroutící moment motoru
Kroutící moment motoru - osa X 6 Nm
Kroutící moment motoru - osa Z 16 Nm

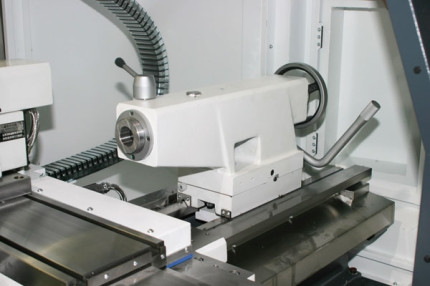

Koník
Kužel pinoly koníku MK4
Zdvih pinoly koníku 150 mm
Průměr pinoly 65 mm
Rozměry
Rozměry (š × v × h) 3030 × 2025 × 1952 mm
Hmotnost 3000 kg

Argumenty

  • Vysoce přesný soustruh s řídicím systémem a pohony os a vřetene Siemens
  • Nová kompaktní konstrukce vřeteníku
  • Vysokorychlostní vřeteno s vysoce přesnými a velkými kuželíkovými ložisky
  • Pneumatické řazení převodů vřetene pomocí pneumatického válce
  • Konstrukce vřeteníku zajišťuje minimální hlučnost
  • Široké lože s dvojitými pravoúhlými vodicími dráhami
  • Kalené a broušené dráhy lože
  • Masivní koník s rychloupínáním se pohybuje na obou vodicích drahách lože a lze jej snadno přesouvat díky suportu
  • Posuvné dveře krytu s bezpečnostním spínačem
  • RJ-45 přípojka, USB přípojka, zásuvka 230 V
  • Otočný ovládací panel
  • Dvě elektronická kolečka pro ruční ovládání osy X a Z
  • Automatické mazání vřeteníku
  • Automatické mazání podélného a příčného suportu
  • Halogenová pracovní lampa
  • Výměník tepla elektrorozvaděče
  • Řídicí systém Siemens Sinumerik 828 D Basic T včetně dvouleté Siemens záruky
