CNC soustruh OPTIturn L 44CNC soustruh OPTIturn L 44CNC soustruh OPTIturn L 44
CNC soustruh OPTIturn L 44CNC soustruh OPTIturn L 44CNC soustruh OPTIturn L 44
CNC soustruh OPTIturn L 44CNC soustruh OPTIturn L 44
OPTIMUM

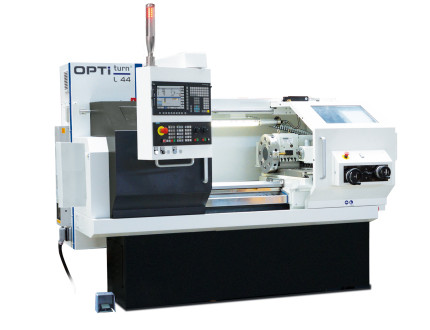

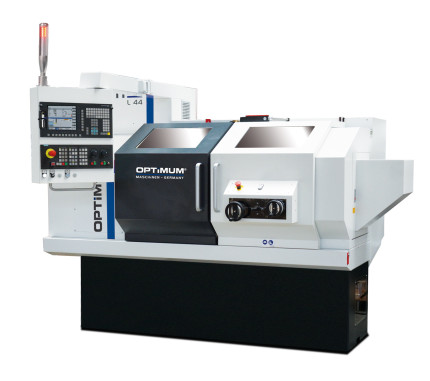

CNC soustruh OPTIturn L 44

CNC soustruh s následujícími přednostmi: rychlost, výkon, přesnost a dlouhá životnost.

  • Pohony os a vřetene Siemens
  • Kompletní ochranné krytování s bezpečnostními prvky
  • Chladicí zařízení s nádrží chladicí kapaliny o objemu 90 litrů

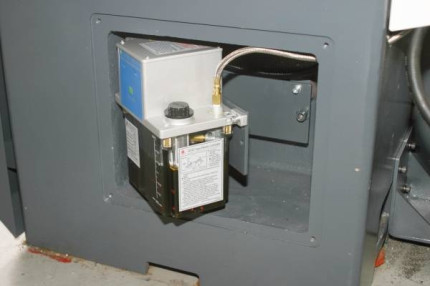

  • Automatická centrální jednotka mazání

Cena na dotaz

Skladem i
obj. číslo: 3514330
Podívejte se, kde všude máme tyto stroje nainstalované.
Předprodejní kontrola
Každý stroj prochází kompletní kontrolou, při které je uveden do chodu, správně seřízen a proměřen.
Předváděcí centrum
V sídle naší společnosti máme k dispozici předváděcí centrum, které mohou zákazníci kdykoli navštívit.
Ustavení a zaškolení
Pro všechny stroje nabízíme také ustavení stroje a zaškolení obsluhy.
Servis CNC
Jistota pohotového a kvalitního servisního zázemí.

Technická data

Řídící systém
Řídící systém Siemens Sinumerik 828D Basic T
Elektrické připojení
Elektrické připojení 400 V
Celkový příkon 23 kVA
Vřeteno
Hnací motor (režim S1) 7 kW
Krouticí moment motoru (režim S1) 33 Nm
Krouticí moment motoru (režim S6-30 %) 80 Nm
Provedení vřetene DIN ISO 702-1 No. 5
Průchod vřetene 52 mm
Otáčky 10 – 3000 ot/min
Typ sklíčidla hydraulické
Průměr sklíčidla 150 mm
Průchod sklíčidla 40 mm
Chladící zařízení
Výkon motoru chladícího čerpadla 750 W
Nádrž na chladící kapalinu 90 l

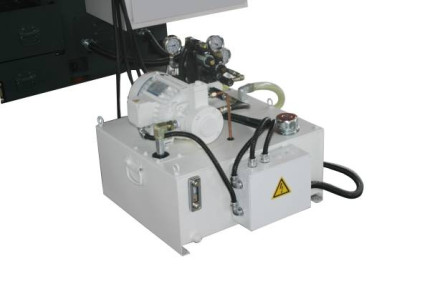

Hydraulický systém
Výkon motoru hydraulického systému 750 W
Objem nádrže hydraulického systému 50 l
Údaje o stroji
Výška hrotu 223 mm
Vzdálenost mezi hroty 850 mm
Max. točný průměr nad suportem 240 mm
Max. točný průměr nad ložem 446 mm
Max. točný průměr bez můstku 520 mm
Šířka lože 300 mm
Přesnost obrábění
Opakovatelná přesnost ± 0,005 mm
Přesnost polohování ± 0,005 mm
Výměník nástrojů

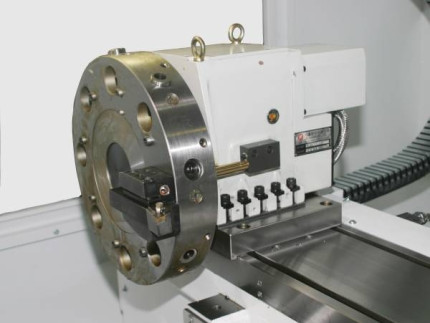

Zásobník nástrojů hydraulický - VDI 30
Počet nastavitelných pozic 8
Max. výška a šířka upnutí nástroje 20 × 20 mm
Max. upínací průměr vrtací tyče 25 mm
Rozsah posuvů
Rozsah posuvu - osa X 250 mm
Rozsah posuvu - osa Z 760 mm
Rychloposuv
Rychloposuv - osa X 15000 mm/min
Rychloposuv - osa Z 15000 mm/min
Pohony os Servo motory
Kroutící moment motoru
Kroutící moment motoru - osa X 6 Nm
Kroutící moment motoru - osa Z 8,5 Nm
Koník
Kužel pinoly koníku MK4
Zdvih pinoly koníku 165 mm
Průměr pinoly 52 mm

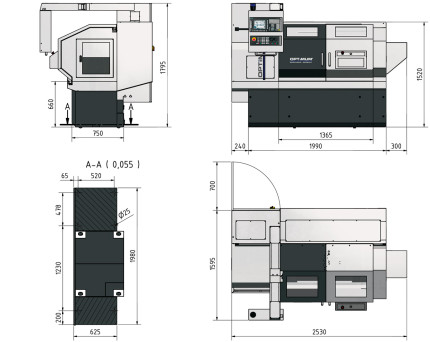

Rozměry
Rozměry (š × v × h) 2530 × 1795 × 1595 mm
Hmotnost 2600 kg

Argumenty

  • Pohony os a vřetene Siemens
  • Kompletní ochranné krytování s bezpečnostními prvky
  • Chladicí zařízení s nádrží chladicí kapaliny o objemu 90 litrů
  • Automatická centrální jednotka mazání
  • Otáčky vřetene 3 000 ot/min
  • Naklápěcí ovládací panel
  • Elektronická ruční kola pro osy X a Z
  • RJ-45 přípojka, USB přípojka, zásuvka 230 V
  • Včetně dvouleté Siemens záruky


Řídící systém Sinumerik 828D BASIC T
Vysoce výkonný řídící systém pro maximální přesnost a rychlost obrábění.

  • 10,4“ barevný displej
  • Úplná QWERTY klávesnice
  • USB, CF karta, Ethernet rozhraní na přední straně panelu

Rozsah dodávky

  • Programování ShopTurn
  • Správa síťové jednotky
  • 3-D simulace
  • Safety Integrated
  • EMV filtr
  • Joystick
  • Elektronické ruční kolečko
  • Hydraulický výměník nástrojů VDI 30 pro 8 nástrojů
  • Hydraulické tříčelisťové sklíčidlo Ø 150 mm
  • Tvrdé a měkké čelisti
  • Výměník tepla
  • 6 nivelačních prvků
  • Seřizovací nářadí
