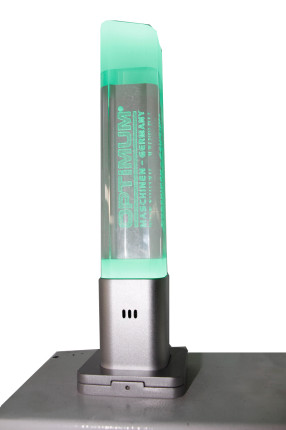

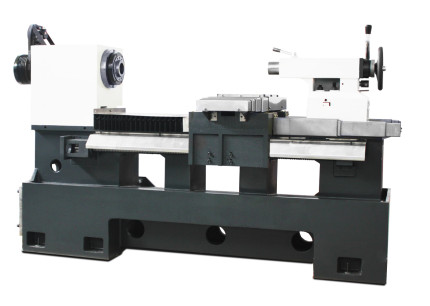

| Lože - vysoce přesné kuličkové šrouby |

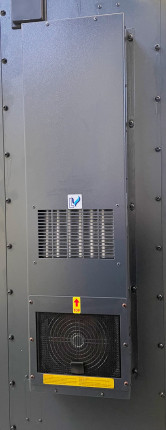

| Výměník tepla - zajišťuje stabilní teplotu elektro rozvaděče |

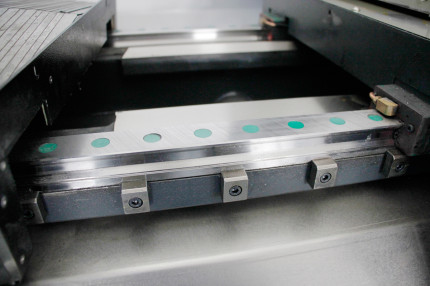

| Lineární vedení - uzpůsobené pro vysoké zatížení, vysoká tuhost, nerezové krytování |

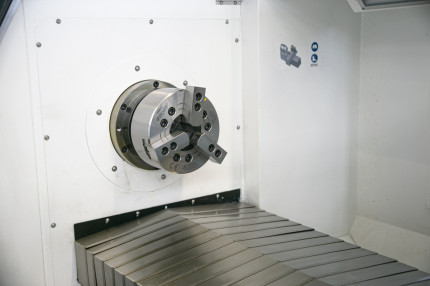

| Sklíčidlo - hydraulické 3-čelisťové sklíčidlo 200 mm s průchodem 52mm · jednoduché upínání obrobku |

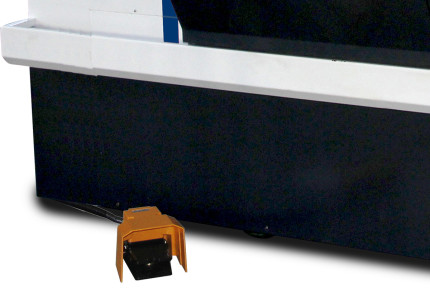

| Nožní pedál - pro rychlé a pohodlné ovládání sklíčidla |
| Vřeteník - automatická pneumatická převodovka · stabilní konstrukce · klidný chod při vysokých otáčkách |

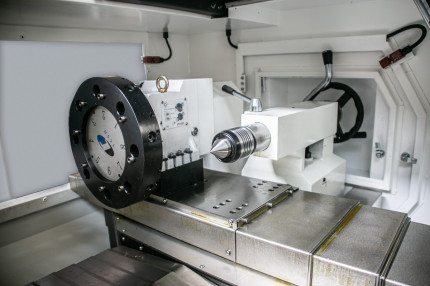

| Výměník nástrojů - automatická výměna na 8 pozic · Hydraulicky ovládaná VDI30 |

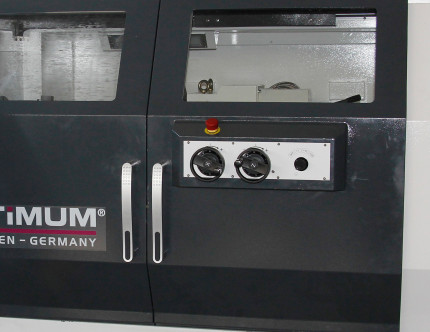

| Ruční kolečka - dvě elektronická kolečka pro ruční ovládání osy X a Z |

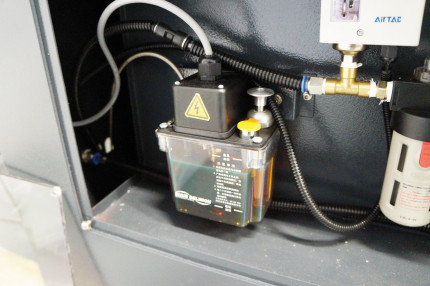

| Centrální mazání - garantuje pravidelné automatické mazání |

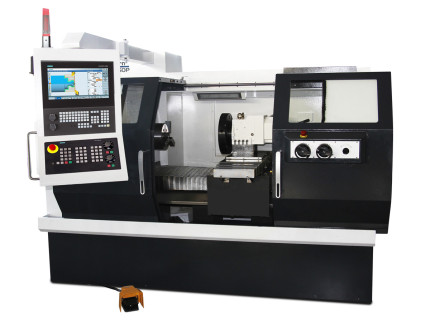

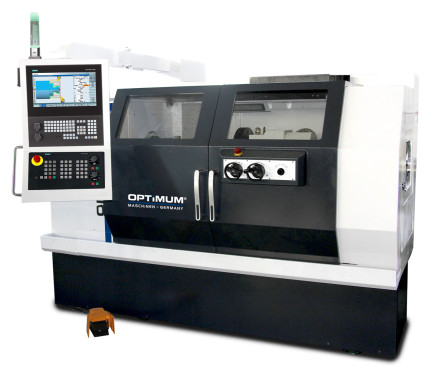

| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 18 kVA | |
| Vřeteno | ||
| Provedení vřetene | DIN ISO 702-1 No. 6 A2 | |
| Hnací motor (režim S1) | 9 kW | |
| Krouticí moment motoru (režim S1) | 57 Nm | |
| Krouticí moment motoru (režim S6-30 %) | 95 Nm | |
| Průchod vřetene | 66 mm | |
| Otáčky | 10 – 3500 ot/min | |
| Typ sklíčidla | hydraulické | |
| Průměr sklíčidla | 210 mm | |
| Průchod sklíčidla | 52 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 450 W | |
| Nádrž na chladící kapalinu | 110 l | |
| Hydraulický systém | ||
| Příkon motoru hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 50 l | |
| Údaje o stroji | ||
| Výška hrotu | 245 mm | |
| Vzdálenost mezi hroty | 618 mm | |
| Max. točný průměr nad suportem | 280 mm | |
| Max. točný průměr nad ložem | 490 mm | |
| Šířka lože | 400 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výměník nástrojů | ||
| Typ výměníku | hydraulický - VDI 30 | |
| Počet nastavitelných pozic | 8 | |
| Max. výška a šířka upnutí nástroje | 20 × 20 mm | |
| Max. upínací průměr vrtací tyče | 32 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 300 mm | |
| Rozsah posuvu - osa Z | 800 mm | |
| Rychloposuv | ||
| Rychloposuv - osa X | 15000 mm/min | |
| Rychloposuv - osa Z | 20000 mm/min | |
| Pohony os | Servo motory | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 6 Nm | |
| Kroutící moment motoru - osa Z | 11 Nm | |

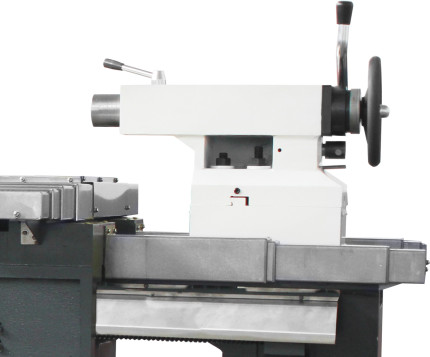

| Koník | ||
| Kužel pinoly koníka | MT5 | |
| Zdvih pinoly koníka | 150 mm | |
| Průměr pinoly | 75 mm | |
| Rozměry | ||
| Rozměry (š × v × h) | 3190 × 1695 × 2052 mm | |
| Hmotnost | 4500 kg |
 |
Řídící systém Sinumerik 828D BASIC T
|
