| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 828D Basic T | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 25 kVA | |

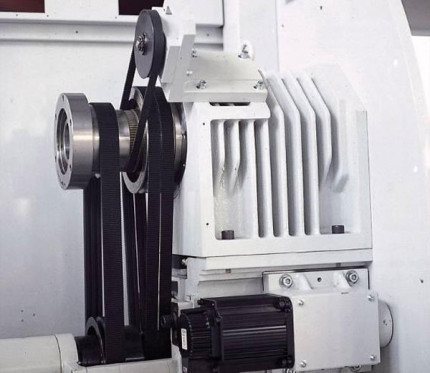

| Vřeteno | ||
| Hnací motor (režim S1) | 11 kW | |
| Hnací motor (režim S6-30%) | 23 kW | |
| Krouticí moment motoru (režim S1) | 70 Nm | |
| Krouticí moment motoru (režim S6-30 %) | 148 Nm | |
| Provedení vřetene | DIN ISO 702-1 No. 6 | |
| Průchod vřetene | 65 mm | |
| Otáčky | 100 – 4500 ot/min | |

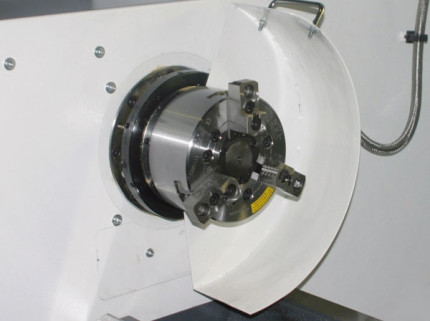

| Typ sklíčidla | hydraulické | |
| Průměr sklíčidla | 200 mm | |
| Průchod sklíčidla | 52 mm | |

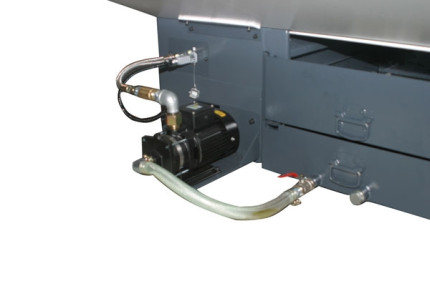

| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 375 W | |
| Nádrž na chladící kapalinu | 170 l | |
| Hydraulický systém | ||
| Výkon motoru hydraulického systému | 750 W | |
| Objem nádrže hydraulického systému | 50 l | |
| Údaje o stroji | ||
| Výška hrotu | 235 mm | |
| Vzdálenost mezi hroty | 1500 mm | |
| Max. točný průměr nad suportem | 240 mm | |
| Max. točný průměr nad ložem | 475 mm | |
| Max. točný průměr bez můstku | 710 mm | |
| Přesnost obrábění | ||

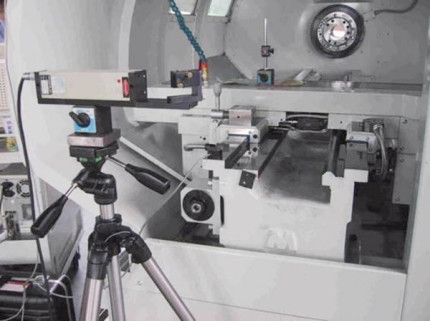

| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |

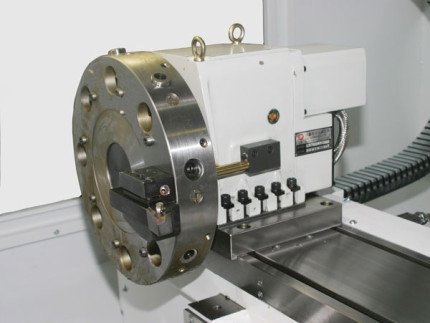

| Výměník nástrojů | ||
| Zásobník nástrojů | LS 160 VDI 40 | |
| Počet nastavitelných pozic | 8 | |
| Max. výška a šířka upnutí nástroje | 25 × 25 mm | |
| Max. upínací průměr vrtací tyče | 32 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 260 mm | |
| Rozsah posuvu - osa Z | 1680 mm | |
| Rychloposuv | ||
| Rychloposuv - osa X | 15000 mm/min | |
| Rychloposuv - osa Z | 15000 mm/min | |
| Pohony os | Servo motory | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 6 Nm | |
| Kroutící moment motoru - osa Z | 16 Nm | |

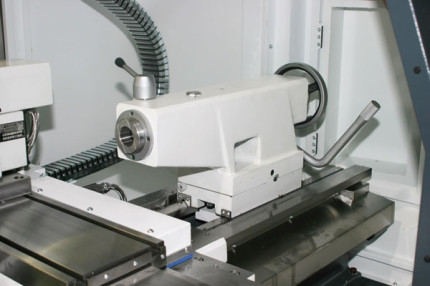

| Koník | ||
| Kužel pinoly koníku | MK4 | |
| Zdvih pinoly koníku | 150 mm | |
| Průměr pinoly | 65 mm | |
| Rozměry | ||
| Rozměry (š × v × h) | 3530 × 2025 × 1952 mm | |
| Hmotnost | 3450 kg |
