OPTIMUM

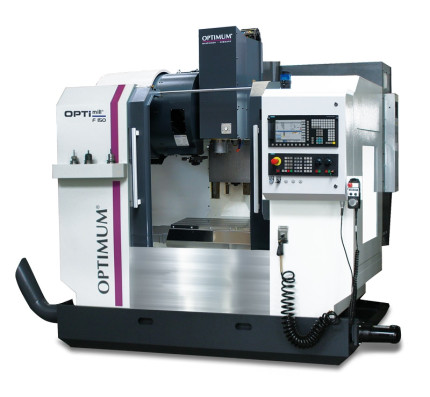

CNC obráběcí centrum
OPTImill F 150 (16 pozic)

CNC frézka z řady Premium vyniká vysokou přesností, masivní konstrukcí a efektivním provozem.

  • Masivní provedení
  • Vysoká produktivita
  • Lineární vedení ve všech osách pro vysokou rychlost rychloposuvu

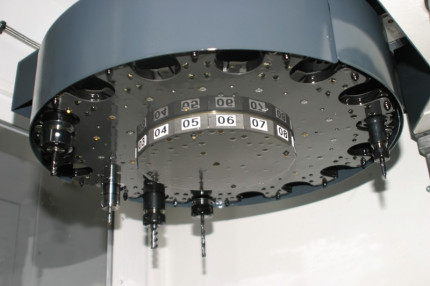

  • Karuselový výměník nástrojů s 16 pozicemi

Cena na dotaz

obj. číslo: 3511210
Autorizovaný servis strojů
Poskytujeme záruční i pozáruční servis
Záruka 2 roky
Platí pro fyzické i právnické osoby
Předváděcí centrum Olomouc
Více než 150 vystavených strojů a zařízení
Volitelné příslušenství (pouze při objednávce stroje):
4./5. osa - 5. osa vybavená pohony SIEMENS, 3 čelisťové sklíčidlo, jednoduchá instalace
4.osa - 4. osa vybavená pohonem SIEMENS, 3 čelisťové sklíčidlo, aretace, jednoduchá instalace
Chlazení středem nástroje - tlak 70 bar


Videa

CNC frézka F 150
CNC frézka F 150

Technická data

Řídící systém SIEMENS 828D
Max. průměr stopkové frézy 32 mm
Max. průměr nožové hlavy 63 mm
Rozměry pracovního stolu 900 × 410 mm
Max. zatížení stolu 350 kg
T-drážky | počet 4
T-drážky | velikost drážky 16 mm
T-drážky | rozteč 102 mm
Kužel vřetene SK 40 DIN 69871
Rozsah posuvu - osa X 760 mm
Rychloposuv - osa X 30000 mm/min
Rozsah posuvu - osa Y 440 mm
Rychloposuv - osa Y 30000 mm/min
Rozsah posuvu - osa Z 460 mm
Rychloposuv - osa Z 30000 mm/min
Otáčky 10 – 10 000 ot/min
Plynulá změna otáček Ano
Vzdálenost vřeteno-stůl 102 – 562 mm
Opakovatelná přesnost 0,005 mm
Přesnost polohování 0,005 mm
Kroutící moment motoru - osa X 6 Nm
Kroutící moment motoru - osa Y 6 Nm
Kroutící moment motoru - osa Z 11 Nm
Nádrž na chladící kapalinu 210 l

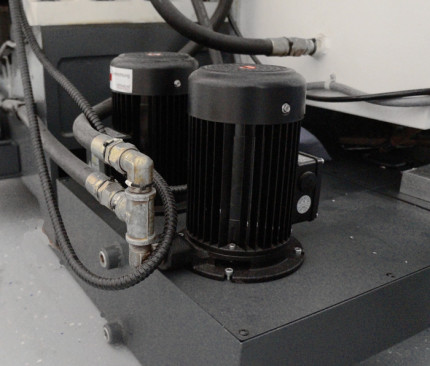

Příkon motoru chladícího čerpadla 3 × 1 270 W
Celkový příkon 31 kVA
Výkon motoru vřetene (režim S1) 9 kW
Krouticí moment motoru (režim S1) 57 Nm
Výkon motoru vřetene (režim S6 30 %) 21,2 kW
Krouticí moment motoru (režim S6 30 %) 135 Nm
Elektrické připojení 400 V

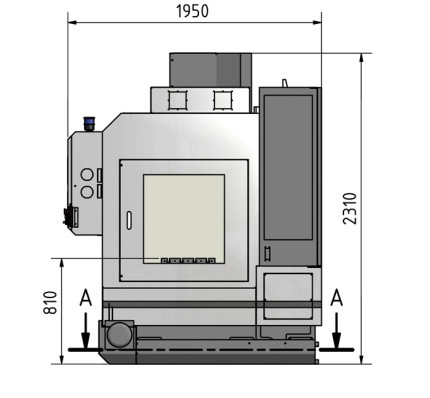

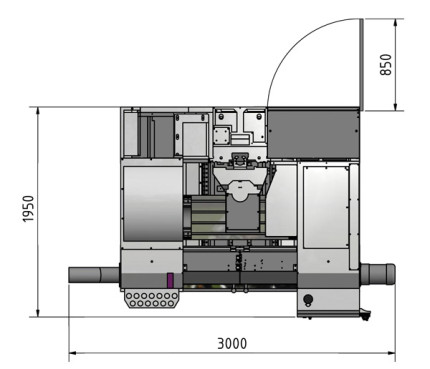

Rozměry (š × v × h) 3000 × 2310 × 1950 mm
Hmotnost 4350 kg

Argumenty

  • Masivní provedení
  • Vysoká produktivita
  • Lineární vedení ve všech osách pro vysokou rychlost rychloposuvu
  • Karuselový výměník nástrojů s 16 pozicemi
  • Vysoká spolehlivost
  • Silně žebrovaná základna stroje
  • Tělo stroje je vyrobené z kvalitní Meehanite litiny

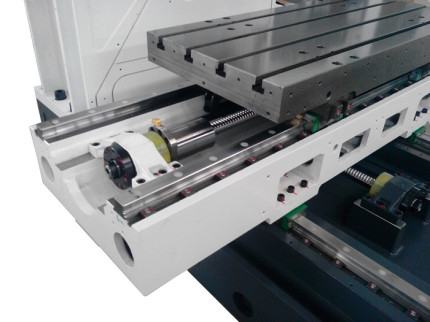

  • Masivní a přesný křížový stůl s 4 T-drážkami, dostatečně velký a s přesnou povrchovou úpravou
  • Přesně broušené a předepnuté kuličkové šrouby Ø 32 x P8 x C3 ve všech osách
  • Výkonné servo motory ve všech třech osách namontované přímo na kuličkových šroubech
  • Otáčky až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %

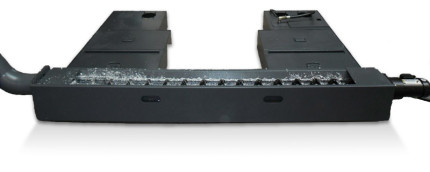

  • Vynašeč třísek - šnekové provedení
  • RJ-45 přípojka, USB přípojka, zásuvka 230 V
  • Chladicí zařízení s nádrží chladicí kapaliny o objemu 210 litrů a vyplachovacím systémem třísek

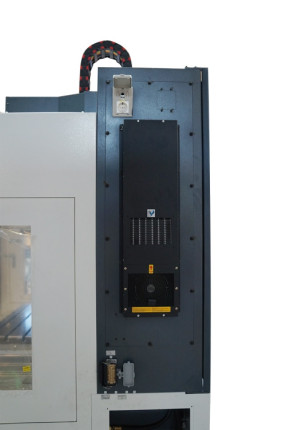

  • Uzavřený elektrorozvaděč s vestavěným výměníkem tepla zajišťuje optimální teplotu i při vysokých venkovních teplotách
  • Teleskopické kryty vodicích drah ve všech osách
  • Řídící systém SINUMERIK 828 D, včetně dvouleté Siemens záruky

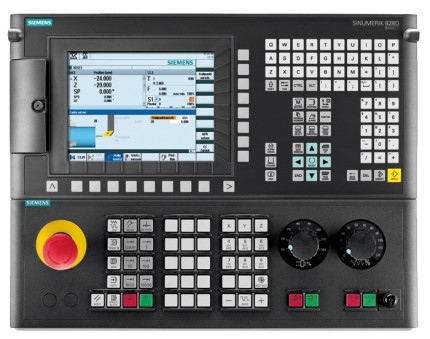

Řídící systém Sinumerik 828D
Robustní a bezúdržbový systém.

· Kompaktní panelový řídící systém
· Technologie: Frézování
· Až 8 os / vřeten

Rozsah dodávky

  • EMV filtr

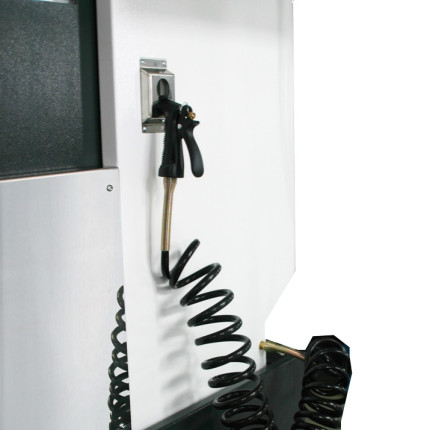

  • Pistole chladicí kapaliny

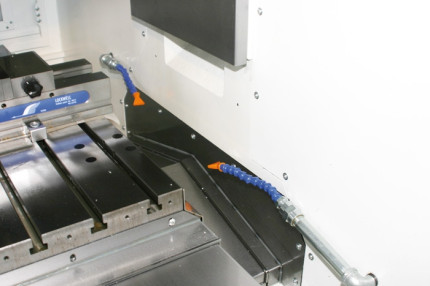

  • Vyplachovací systém třísek
  • Pracovní lampa
  • 6 nivelačních prvků
  • Vynašeč třísek - šnekové provedení
  • Výměník tepla
