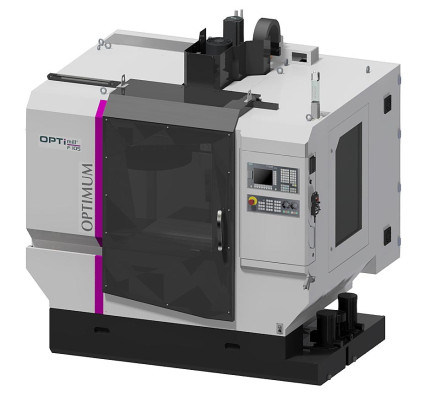

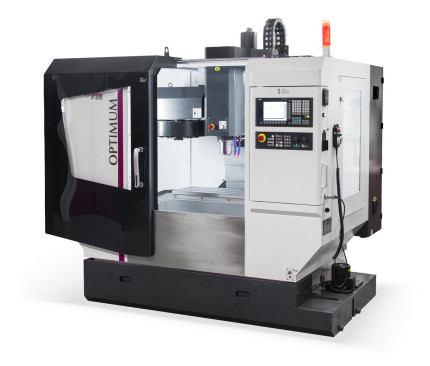

CNC frézka OPTImill F 105 (3501100).
CNC frézka OPTImill F 105CNC frézka OPTImill F 105CNC frézka OPTImill F 105
CNC frézka OPTImill F 105CNC frézka OPTImill F 105CNC frézka OPTImill F 105
CNC frézka OPTImill F 105CNC frézka OPTImill F 105CNC frézka OPTImill F 105
CNC frézka OPTImill F 105
OPTIMUM

CNC frézka OPTImill F 105

Kompaktní řešení pro menší sériovou výrobu nebo výuku.

Akce
Původní cena 999 990 Kč
Ušetříte 100 000 Kč
899 990 Kč bez DPH
1 088 987 Kč s DPH
ks
obj. číslo: 3501100
Předváděcí centrum
V sídle naší společnosti máme k dispozici předváděcí centrum, které mohou zákazníci kdykoli navštívit.
Ustavení a zaškolení
Pro všechny stroje nabízíme také ustavení stroje a zaškolení obsluhy.
Servis CNC
Jistota pohotového a kvalitního servisního zázemí.

Videa

CNC frézka F 105
CNC frézka F 105

Technická data

Řídící systém
Řídící systém Sinumerik 808D ADVANCED
Elektrické připojení
Elektrické připojení 400 V
Celkový příkon 1 × 15 kVA
Vřeteno
Výkon vřetene (S1) 7,5 kW / (S6-30%) 11 kW
Max. kroutící moment motoru (S1) 48 Nm / (S6-30%) 70 Nm
Kužel vřetene BT40
Otáčky 10 – 10000 ot/min
Chladící zařízení
Nádrž na chladící kapalinu 120 l
Příkon motoru chladícího čerpadla 650 W
Průměr frézy
Max. průměr nožové hlavy 63 mm
Max. průměr stopkové frézy 35 mm
Přesnost obrábění
Opakovatelná přesnost ± 0,008 mm
Přesnost polohování ± 0,01 mm
Výměník nástrojů
Počet nastavitelných pozic 12
Max. průměr nástroje 63 mm
Max. délka nástroje 300 mm
Max. hmotnost nástroje 6 kg
Čas výměny nástroje 7 s
Posuvy
Rozsah posuvu - osa X 550 mm
Rozsah posuvu - osa Y 305 mm
Rozsah posuvu - osa Z 460 mm
Rychloposuv - osa X 10000 mm/min
Rychloposuv - osa Y 10000 mm/min
Rychloposuv - osa Z 10000 mm/min
Kroutící moment krokových motorů
Kroutící moment motoru - osa X 8 Nm
Kroutící moment motoru - osa Y 8 Nm
Kroutící moment motoru - osa Z 11 Nm
Stlačený vzduch
Pracovní tlak 7 bar
Pracovní stůl
Vzdálenost vřeteno - pracovní stůl 100 – 600 mm
Rozměry pracovního stolu 800 × 320 mm
T-drážky | velikost drážky 14 mm
T-drážky | počet 3
T-drážky | rozteč 100 mm
Max. zatížení stolu 300 kg
Rozměry
Rozměry (š × v × h) 2164 × 2200 × 1860 mm
Hmotnost 2800 kg

Argumenty

  • Robustní provedení
  • Frézka je řízena řídícím systém Siemens Sinumerik 808D ADVANCED
  • Vřeteno je poháněné servomotorem Siemens

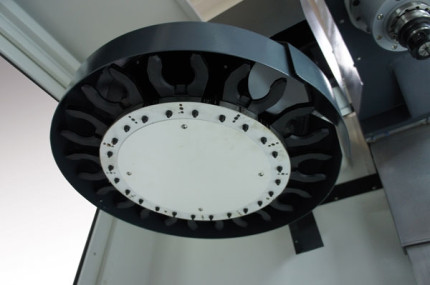

  • Karuselový výměník nástrojů – 12 pozic pro nástroje
  • Otáčky vřetene až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %
  • Všechna lineární vedení s kryty z ušlechtilé oceli

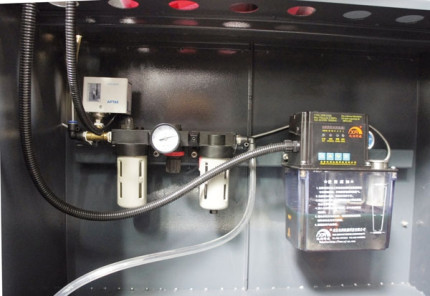

  • Automatická centrální jednotka mazání

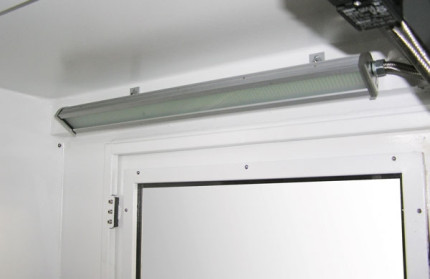

  • LED osvětlení stroje
  • Chladicí zařízení s nádrží chladicí kapaliny o objemu 120 litrů
  • Výměna nástrojů probíhá automaticky nebo stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů)
  • Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou
  • Velké přístupové dveře usnadňují čistění stroje a provádění údržby
  • Siemens servo motory v ose X, Y a Z
  • Včetně dvouleté Siemens záruky

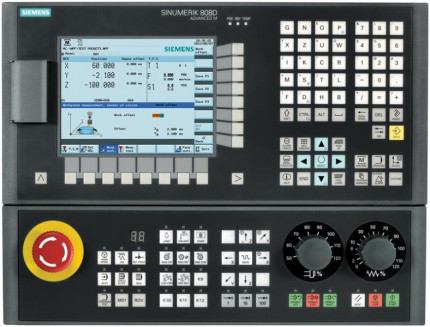

Řídící systém Sinumerik 808D ADVANCED
Vynikající výkon. Jednoduše inteligentní.

  • Až 5 os / vřeten pro obráběcí centra bez osy Y
  • 1 obráběcí kanál
  • RJ45-Ethernet na pravé straně
