CNC soustruh OPTIturn L 34HS (3504232)
CNC soustruh OPTIturn L 34HSCNC soustruh OPTIturn L 34HSCNC soustruh OPTIturn L 34HS
CNC soustruh OPTIturn L 34HSCNC soustruh OPTIturn L 34HSCNC soustruh OPTIturn L 34HS
OPTIMUM

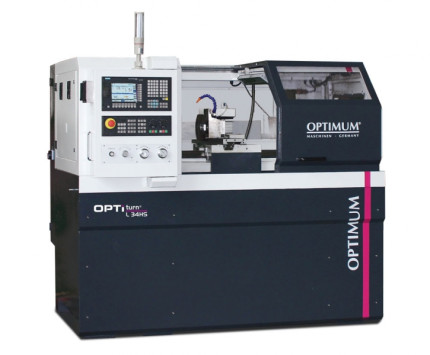

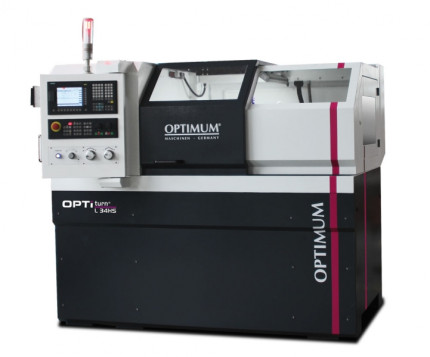

CNC soustruh OPTIturn L 34HS

CNC soustruh s vodorovným ložem vybavený profesionálním řídícím systémem SIEMENS, ideální pro malé série, prototypovou dílnu nebo výuku.

Cena na dotaz

obj. číslo: 3504232
Předváděcí centrum
V sídle naší společnosti máme k dispozici předváděcí centrum, které mohou zákazníci kdykoli navštívit.
Ustavení a zaškolení
Pro všechny stroje nabízíme také ustavení stroje a zaškolení obsluhy.
Servis CNC
Jistota pohotového a kvalitního servisního zázemí.

Technická data

Řídící systém
Řídící systém SINUMERIK 808D ADVANCED
Elektrické připojení
Elektrické připojení 400 V
Celkový příkon 8 kVA

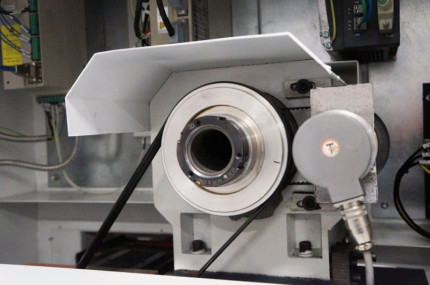

Vřeteno
Hnací motor (režim S1) 3,7 kW
Kroutící moment motoru 23,6 Nm
Kroutící moment vřetene 40 Nm
Provedení vřetene DIN 6350 A2-4
Průchod vřetene 46 mm
Otáčky 30 – 3500 ot/min
Průměr sklíčidla 160 mm
Průchod sklíčidla 42 mm
Údaje o stroji
Výška hrotu 170 mm
Vzdálenost mezi hroty 600 mm
Max. točný průměr nad suportem 152 mm
Max. točný průměr nad ložem 340 mm
Šířka lože 208 mm
Přesnost obrábění
Opakovatelná přesnost ± 0,015 mm
Přesnost polohování ± 0,03 mm

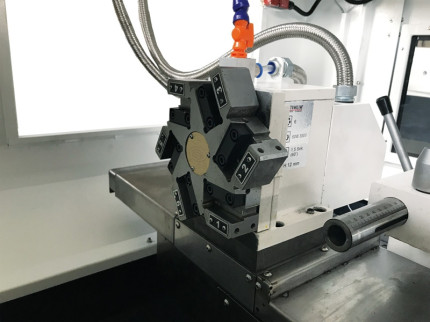

Výměník nástrojů
Zásobník nástrojů elektrický
Počet nastavitelných pozic 6
Max. výška a šířka upnutí nástroje 16 × 16 mm
Max. upínací průměr vrtací tyče 16 mm
Rozsah posuvů
Rozsah posuvu - osa X 185 mm
Rozsah posuvu - osa Z 540 mm
Rychloposuv
Rychloposuv - osa X 6000 mm/min
Rychloposuv - osa Z 8000 mm/min
Pohony os Servo motory
Kroutící moment motoru
Kroutící moment motoru - osa X 4 Nm
Kroutící moment motoru - osa Z 6 Nm
Koník
Kužel pinoly koníku MK3
Zdvih pinoly koníku 120 mm
Průměr pinoly 45 mm
Rozměry
Rozměry (š × v × h) 1950 × 1956 × 1475 mm
Hmotnost 1200 kg

Argumenty

  • Přesné zpracování
  • Vyztužené lože soustruhu z šedé litiny
  • Přesně broušené a indukčně kalené vodicí dráhy lože
  • Vřeteno je uloženo v přesných ložiscích
  • Nouzový vypínač
  • Centrální jednotka mazání
  • Pravý / levý chod
  • Broušené kuličkové šrouby
  • Referenční snímače
  • Ochranné kryty nenáročné na údržbu
  • Přístupové dveře pro údržbu na zadní straně
  • Přední posuvné dveře s bezpečnostním mikrospínačem
  • Motory posuvu SIEMENS
  • Včetně software Sinumerik 808D pro PC (Pomocí tohoto tréninkového softwaru můžete obrobky offline naprogramovat a simulovat jejich výrobu.)
  • Včetně dvouleté Siemens záruky

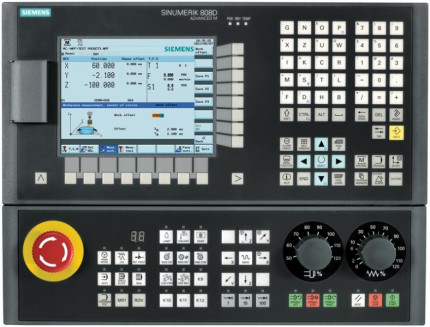

Řídící systém Sinumerik 808D ADVANCED
Vynikající výkon. Jednoduše inteligentní.

  • Až 5 os / vřeten pro obráběcí centra bez osy Y
  • 1 obráběcí kanál
  • RJ45-Ethernet na pravé straně

Rozsah dodávky

  • Sklíčidlo není součástí dodávky!
