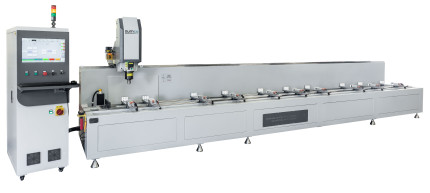

Stroj umožňuje provádět frézovací a vrtací operace, včetně výroby kruhových, podélných, zámkových a tvarových otvorů. Díky automatické výměně nástrojů lze několik operací spojit do jednoho pracovního cyklu bez nutnosti ručního zásahu obsluhy.

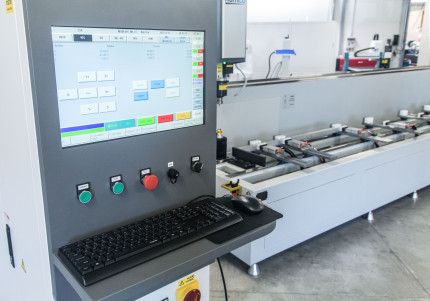

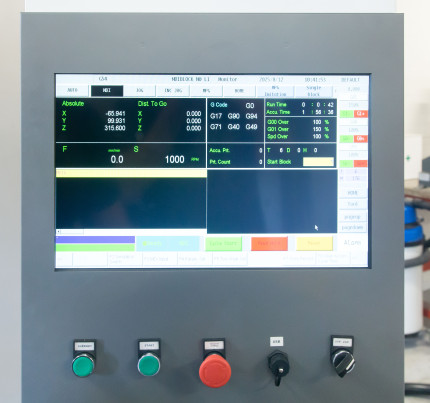

Stroj je vybaven CNC řídicím systémem SYNTEC a programovacím softwarem pro přípravu obráběcích programů. Součástí výbavy je také ruční ovládací kolečko MPG, které usnadňuje najíždění stroje, nastavování pracovních souřadnic a seřizování nástrojů.

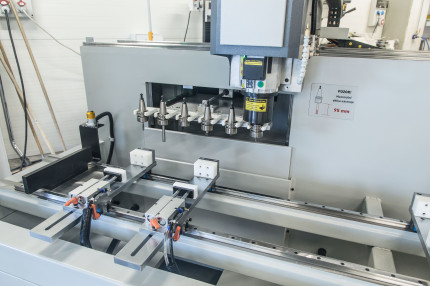

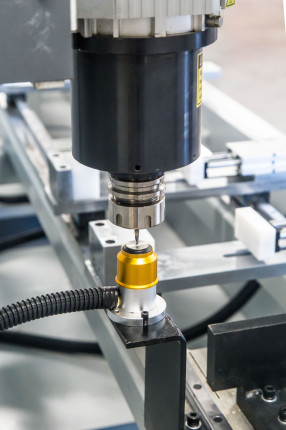

Vzduchem chlazené elektrovřeteno disponuje výkonem 9 kW a dosahuje otáček až 18 000 ot/min. Automatická pneumatická výměna nástrojů probíhá z lineárního zásobníku s kapacitou až 12 pozic.

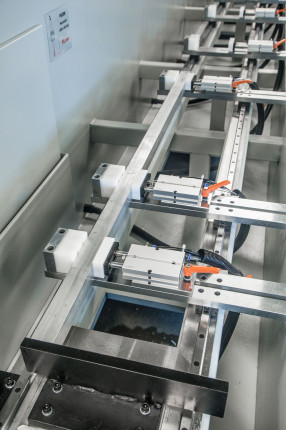

Ocelový rám stroje prochází procesem umělého stárnutí, který přispívá k dlouhodobé rozměrové stabilitě konstrukce. Zesílený a robustní pracovní stůl je vybaven pneumatickými upínači profilů.

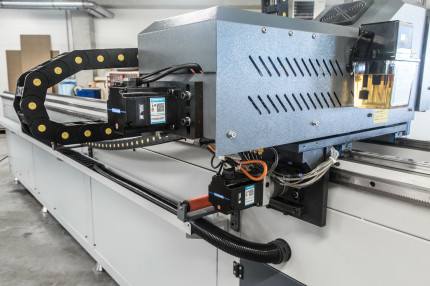

Pohyb jednotlivých os zajišťují servomotory Yaskawa. Osy X a Y jsou poháněny hřebenovým převodem, zatímco osa Z využívá přesný kuličkový šroub. Lineární vedení zajišťuje plynulý pohyb a opakovatelnou přesnost polohování ±0,05 mm.
Řídicí a elektrické komponenty jsou umístěny v samostatném prachotěsném rozvaděči, který je chrání před vnikáním prachu.
Pro obrábění hliníkových profilů je stroj vybaven rozprašovacím systémem řezné kapaliny.
| Požadovaný tlak vzduchu | 0,5 - 0,8 MPa |
|---|---|
| Lineární vedení | velikost 25 |
| Převod osy Z | kuličkový šroub |
| Převod os X a Y | ozubený hřeben a pastorek |
| Rozsah otáček vřetena | 0 - 18 000 ot/min |
| Řídící systém | SYNTEC |
| Elektrické připojení | 400 V |
| Výkon vřetene | 9 kW |
| Opakovatelná přesnost | ±0,05 mm |
| Typ výměníku | Lineární 6/12 pozic |
| Rozsah posuvu - osa X | až 6000 mm |
| Rozsah posuvu - osa Y | 400 mm |
| Rozsah posuvu - osa Z | 300 mm |
| Rychloposuv - osa X | 28 000 mm/min |
| Rychloposuv - osa Y | 15 000 mm/min |
| Rychloposuv - osa Z | 15 000 mm/min |
| Pohony os | Servo motory YASKAWA |
| Hmotnost | cca 1800 kg |
| Rozměry (š × v × h) | cca podle konfigurace max.: 6800 × 2200 × 1600 mm |
