Soustruh OPTIturn TH 4010 D (3402080).
OPTIMUM

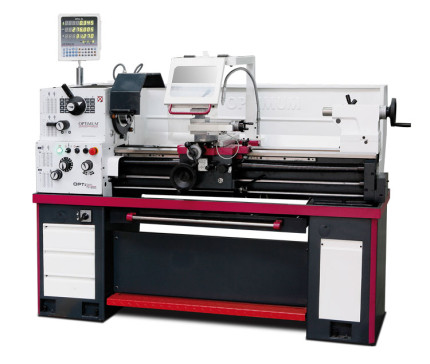

Soustruh OPTIturn TH 4010 D

Plně vybavený soustruh s vodicím a tažným šroubem pro mechaniky. Přesvědčí svým výkonem a přesností s digitálním odměřováním polohy DPA 21, volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Toto zboží již není v prodeji
  • Kalené a broušené vodicí dráhy lože
  • Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Zaručená házivost čela vřetene <0,015 mm
  • Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
Produkt již není v nabídce
obj. číslo: 3402080
Předprodejní kontrola
Každý stroj prochází kompletní kontrolou, při které je uveden do chodu, správně seřízen a proměřen.
Garanční prohlídka zdarma
Lze využít pro tento stroj, aby perfektně pracoval – podmínky.
Záruka 2 roky
Neděláme rozdíly - platí pro fyzické i právnické osoby.
Předváděcí centrum Olomouc
Více než 150 vystavených strojů a zařízení na jednom místě.

Technická data

Výška hrotu 205 mm
Max. točný průměr nad ložem 410 mm
Max. točný průměr bez můstku 540 mm
Šířka lože 206 mm
Vzdálenost mezi hroty 1000 mm
Kužel vřetene MK6
Upnutí vřetene Camlock DIN ISO 702-2 č. 5
Otáčky 45 – 1800 ot/min
Plynulá změna otáček Ne
Otáčky - provedení Vario 10 – 2500 ot/min
Počet rychlostních stupňů 16
Průchod vřetene 52 mm
Kužel pinoly koníku MK3
Průměr pinoly 45 mm
Zdvih pinoly 130 mm
Posuv podélný 0,043 –0,653 mm/ot. (48 )
Posuv příčný 0,015 –0,206 mm/ot. (48 )
Max. posuv nožového suportu 100 mm
Max. posuv příčného suportu 195 mm
Závit metrický 0,4 – 7 mm/ot. (42 )
Závit palcový 70 – 4 záv./1“ (42 )
Max. výška upnutí nožového držáku 20 mm
Příkon 1,5 / 2,4 kW
Elektrické připojení 400 V
Rozměry (š × v × h) 1920 × 1555 × 740 mm
Hmotnost 775 kg

Argumenty

  • Kalené a broušené vodicí dráhy lože
  • Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Zaručená házivost čela vřetene <0,015 mm
  • Kalená a broušená ozubená kola a hřídele jsou uložené v přesných lož iscích a běží v olejové lázni
  • Ochranný jistič motoru, uzamykatelný hlavní vypínač
  • Pravý / levý chod lze přepínat na podélném suportu
  • Ochranný kryt vodícího šroubu
  • Podstavec stroje
  • Vyjímatelná vana na třísky s vedením
  • Nožní brzda pro nouzové zastavení
  • Bezpečnostní ruční kola v ose X a Z
  • Koník lze přestavit o ± 10 mm pro soustružení kuželů
  • LED pracovní lampa
  • Všechny chrániče a relé značky Siemens nebo Schneider
  • Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
  • Pinola koníku a ruční kolo s jemně nastavitelnou stupnicí 0,025 mm
  • Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze
  •


  • Digitální odměřování polohy DPA 21:
  • Přehledná fóliová klávesnice, chrání před stříkající vodou
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Osa X, Y, Z0, Z s 8-místným displejem
  • Skleněná pravítka

Rozsah dodávky

  • 3-čelisťové sklíčidlo ø 200 mm
  • Pevná luneta, průchod Ø 5 - 85 mm
  • Pohyblivá luneta, průchod Ø 5 - 65 mm
  • LED osvětlení stroje
  • Redukční pouzdro MK 6 / MK 3
  • Pevný hrot MK 3
  • Pevný hrot MK 3, legovaný
  • Čtyřstranný nožový držák
  • Sada výměnných kol
  • Seřizovací nářadí
  • Digitální odměřování polohy DPA 21
  • Chladicí zařízení
