Soustruh
OPTIMUM

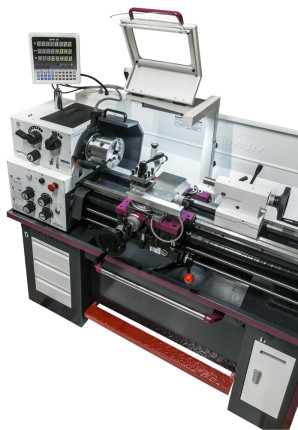

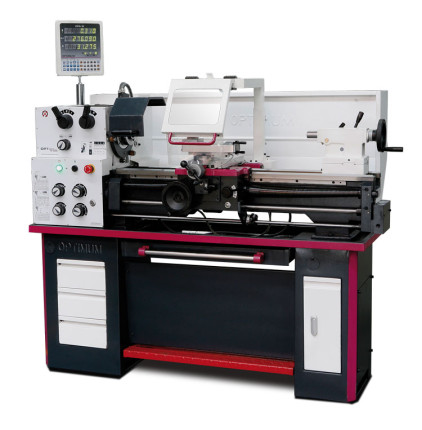

Soustruh OPTIturn TH 3309 D

Plně vybavený soustruh s vodicím a tažným šroubem s digitálním odměřováním polohy DPA 21.

K tomuto výrobku dostanete zdarma dárkové šeky Cadhoc v hodnotě 15 000 Kč.
  • Kalené a broušené vodicí dráhy lože
  • Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Upnutí vřetene Camlock DIN ISO 702-2 č. 4
  • Zaručená házivost čela vřetene <0,015 mm
Akce
159 990 Kč bez DPH
193 587 Kč s DPH
ks
Skladem i
obj. číslo: 3402040
Garanční prohlídka zdarma
Záruka 2 roky
Platí pro fyzické i právnické osoby
Předváděcí centrum Olomouc
Více než 150 vystavených strojů a zařízení

Technická data

Výška hrotu 156 mm
Max. točný průměr nad ložem 330 mm
Max. točný průměr nad suportem 196 mm
Max. točný průměr bez můstku 430 mm
Šířka lože 186 mm
Vzdálenost mezi hroty 830 mm
Délka můstku 170 mm
Kužel vřetene MK5
Upnutí vřetene Camlock DIN ISO 702-2 č. 4
Otáčky 60 – 2000 ot/min
Plynulá změna otáček Ne
Otáčky - provedení Vario 10 – 2500 ot/min
Počet rychlostních stupňů 8
Průchod vřetene 38 mm
Kužel pinoly koníku MK3
Posuv podélný 0,052 –1,392 mm/ot. (32 )
Posuv příčný 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu 98 mm
Max. posuv příčného suportu 164 mm
Závit metrický 0,4 – 7 mm/ot. (26 )
Závit palcový 56 – 4 záv./1“ (34 )
Závit trapézový 8 –120 D.P.
Příkon 1500 W
Elektrické připojení 400 V
Rozměry (š × v × h) 1685 × 1590 × 745 mm
Hmotnost 600 kg

Argumenty

  • Kalené a broušené vodicí dráhy lože
  • Sklíčidlo „Made in Czech Republic“ - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Upnutí vřetene Camlock DIN ISO 702-2 č. 4
  • Zaručená házivost čela vřetene <0,015 mm
  • Kalená a broušená převodová kola hlavního vřetene pro klidný chod
  • Ochranný jistič
  • Uzamykatelný hlavní vypínač
  • Pravý / levý chod lze přepínat na podélném suportu
  • Koník ze přestavit o ±10 mm pro soustružení kuželů
  • Ochranný kryt vodícího šroubu
  • Všechny chrániče a relé značky Siemens nebo Schneider
  • Podstavec stroje se skříňkou na nářadí
  • Vyjímatelná vana na třísky s vedením
  • Bezpečnostní ruční kola v ose X a Y
  • Nožní brzda pro nouzové zastavení
  • Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče Lenze

  • Digitální odměřování polohy DPA 21
  • Přehledná fóliová klávesnice
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Osa X, Y, Z0, Z s 8-místným displejem
  • Skleněná pravítka

Rozsah dodávky

  • 3-čelisťové sklíčidlo ø 160 mm
  • Pevná luneta, průchod Ø 19 – 70 mm
  • Pohyblivá luneta, průchod Ø 16 – 50 mm
  • Digitální odměřování polohy DPA 21
  • LED osvětlení stroje
  • Redukční pouzdro MK5 / MK3
  • Dva pevné hroty MK3
  • Čtyřstranný nožový držák
  • Seřizovací nářadí
  • Sada výměnných kol
