13. 05. 2019
L. Krátký
Řídící systémy CNC

Řídící systém Armote na CNC frézkách Numco


Použítím řídícího systému Armote je možné CNC frézku osadit dalším příslušenstvím:

  • MPG ovladač
  • Senzor pro určení délkové korekce nástroje (pevný nebo pohyblivý)
  • Start/Stop tlačítko pro spouštění programu
  • Rotační osu
  • Digitalizační sondu a další příslušenství

Armote je 2D/3D ovládací program pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF, HPGL, Gkódy pro FC16, ISO Gkódy, NCP). Komunikace mezi strojem a PC probíhá pomoci rozhraní RS232. Pokud PC není tímto portem vybaven, lze použít převodník USB/RS232.

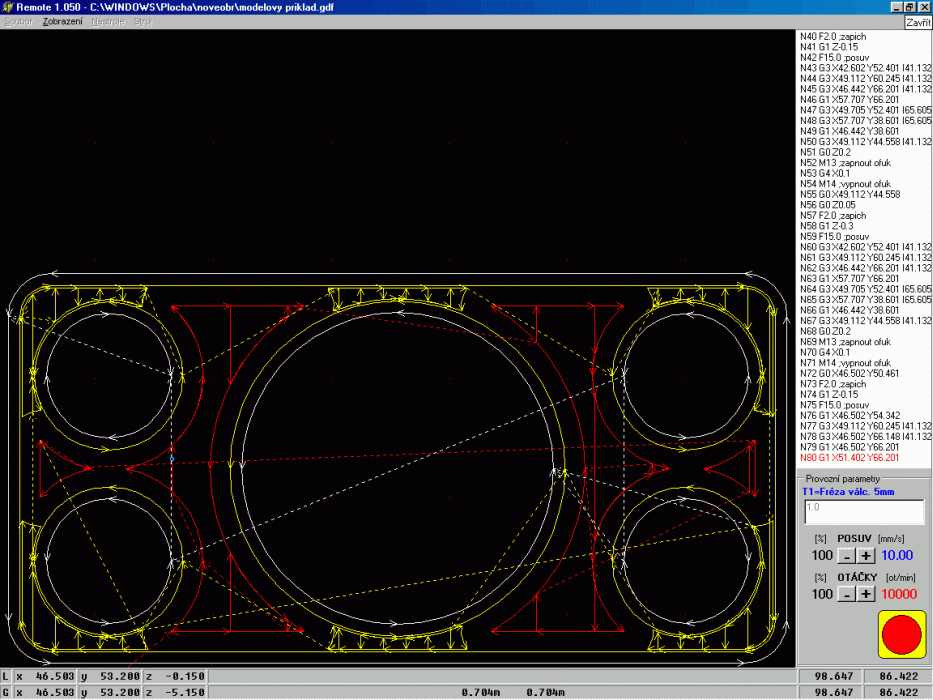

Hlavní ovládací okno systému Armote při obrábění
Hlavní okno programu při obrábění.



Základní charakteristika programu

  • Změna otáček vřetene a rychlosti posuvů i během obrábění
  • Během obrábění zobrazuje aktuální polohu nástroje
  • Výpis G-kódů v okně programu
  • Možnost krokování dat po řádcích programu
  • Filtr vstupních dat
  • Možnost ovládání více strojů z jednoho PC
  • Správa nástrojů a technologie
  • Široké možnosti nastavení
  • Při definování upínek v Gravostaru (program dodáván se strojem) stroj zvolí dráhu nástroje tak, aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
  • Podpora parametrických G-kódů frézky FC16
  • Možnost vypnutí části g-kódu s některým nástrojem
  • Vestavěný editor G-kódů
  • Měření rozdílu vzdálenosti po referencích
  • Ovládání pracovního cyklu přes vstupy na řídící jednotce (spuštění/přerušení)

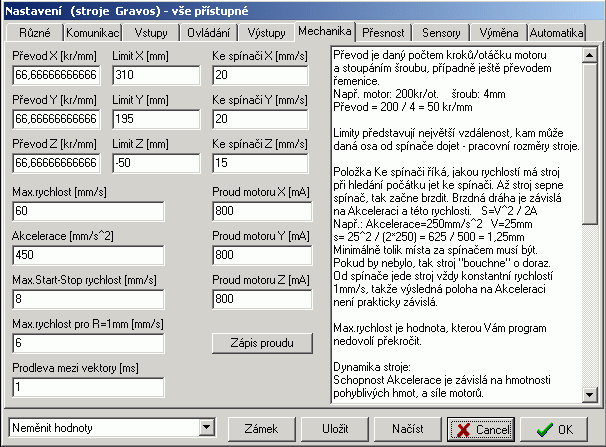

Příklad nastavení mechaniky stroje

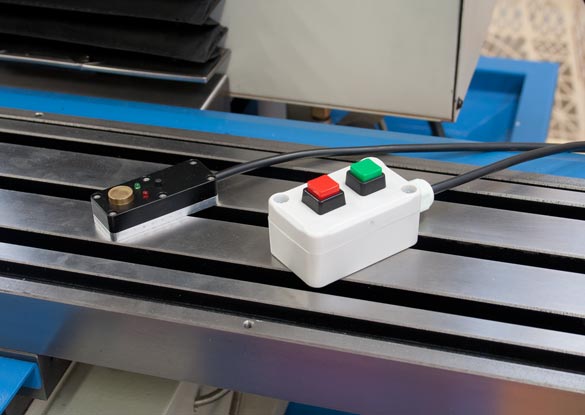

Senzor pro měření délky nástroje a START/STOP tlačítko pro ovládání programu.

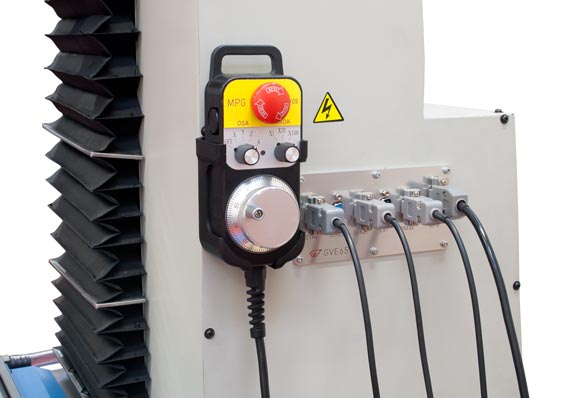

MPG ovladač pro najíždění, konektory připojeného příslušenství.

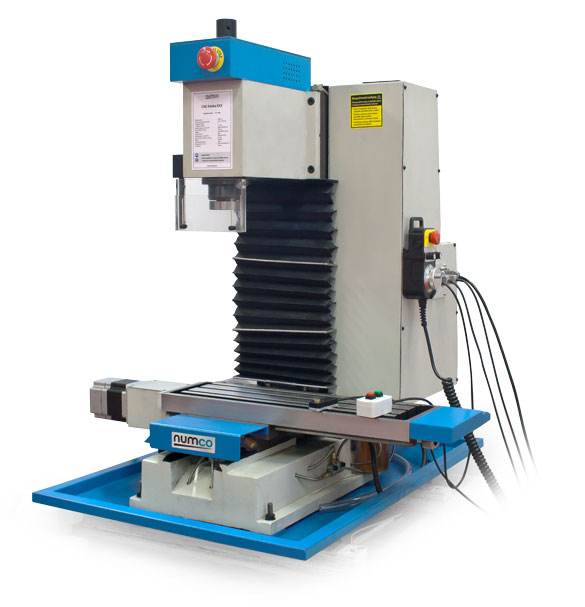

Celkový pohledf na CNC frézku KX3 se systémem ARMOTE a s dodatečným vybavením.
