| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Příkon | 2 kW | |

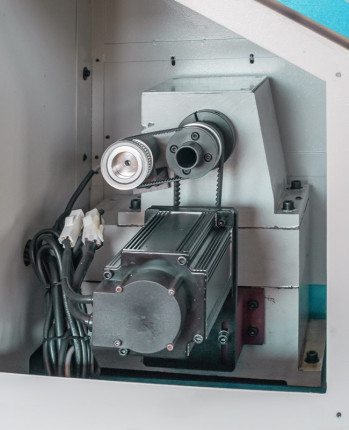

| Vřeteno | ||
| Hnací motor (režim S1) | 1 kW | |
| Kroutící moment motoru | 3 Nm | |
| Průchod vřetene | 20 mm | |
| Otáčky | 100 – 3000 ot/min | |

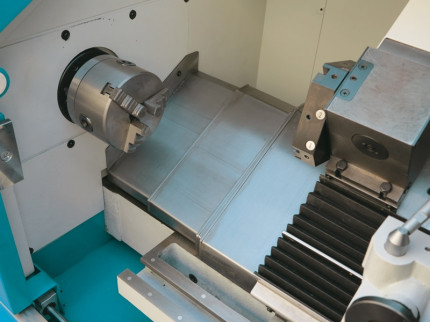

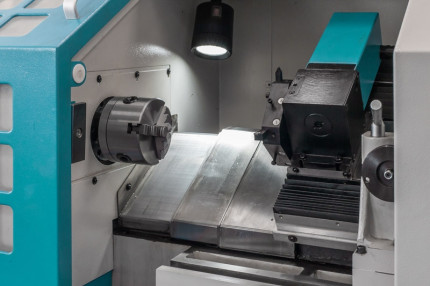

| Typ sklíčidla | manuální | |
| Průměr sklíčidla | 100 mm | |
| Údaje o stroji | ||
| Max. točná délka | 280 mm | |
| Max. točný průměr nad suportem | 90 mm | |
| Max. točný průměr nad ložem | 200 mm | |
| Šířka lože | 80 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,01 mm | |

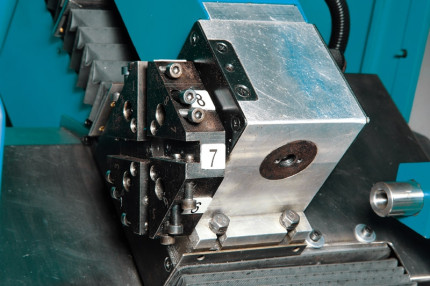

| Výměník nástrojů | ||
| Typ výměníku | ATC | |
| Počet nastavitelných pozic | 8 | |
| Max. výška a šířka upnutí nástroje | 8 × 8 mm | |
| Max. upínací průměr vrtací tyče | 8 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 100 mm | |
| Rozsah posuvu - osa Z | 175 mm | |
| Rychloposuv | ||
| Rychloposuv - osa X | 3000 mm/min | |
| Rychloposuv - osa Z | 3000 mm/min | |
| Pohony os | Servo motory | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 3 Nm | |
| Kroutící moment motoru - osa Z | 3 Nm | |

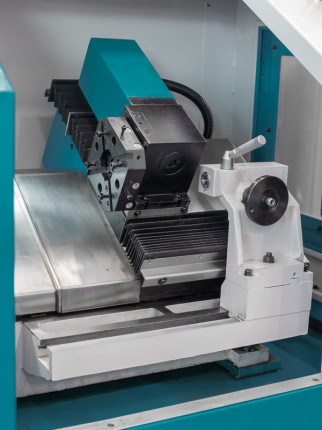

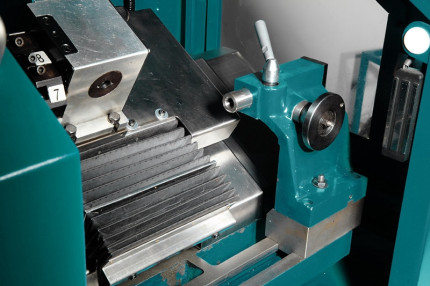

| Koník | ||
| Kužel pinoly koníka | MK1 | |
| Zdvih pinoly koníka | 30 mm | |
| Průměr pinoly | 22 mm | |
| Rozměry | ||

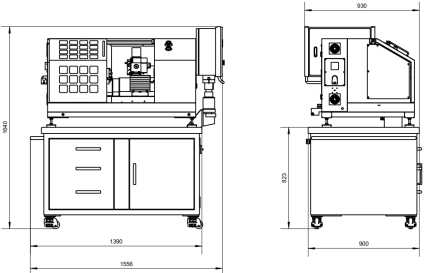

| Rozměry (š × v × h) | 1560 × 900 × 1640 mm | |
| Hmotnost | 320 kg / s podstavcem 530 kg |
 |

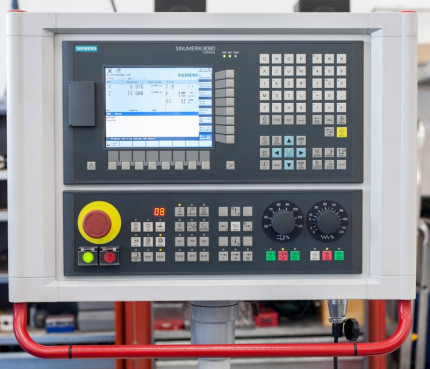

Řídící systém Sinumerik 808D ADVANCED
|
