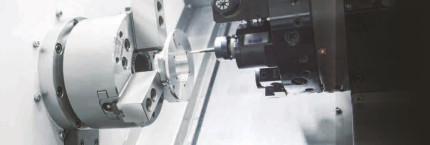

Výměník nástrojů Sauter s poháněnými nástroji DIN5480 Povolené otáčky poháněných nástrojů max.: 6 000 ot/min Výkon nástroje: 4,82 kW Max. krouticí moment nástroje: 20 Nm |

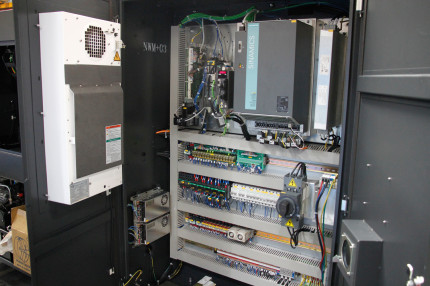

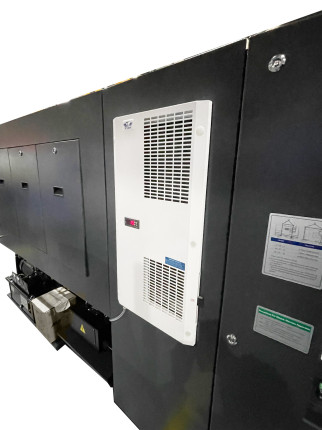

| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 40 kVA | |

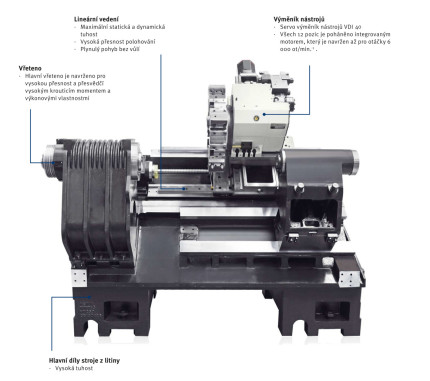

| Vřeteno | ||
| Provedení vřetene | DIN ISO 702-1 č.6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krouticí moment motoru (režim S1) | 140 Nm | |
| Hnací motor (režim S6-30%) | 15 kW | |
| Krouticí moment motoru (režim S6-30 %) | 210 Nm | |
| Průchod vřetene | 65 mm | |
| Otáčky | 30 – 3000 ot/min | |

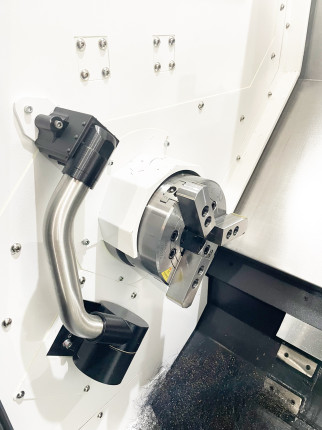

| Průměr sklíčidla | 250 mm | |
| Průchod sklíčidla | 51 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 700 W | |
| Nádrž na chladící kapalinu | 320 l | |

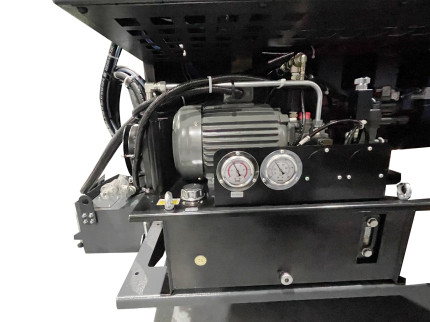

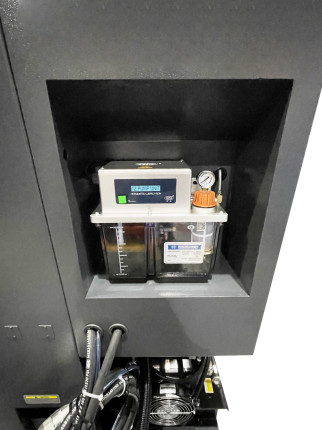

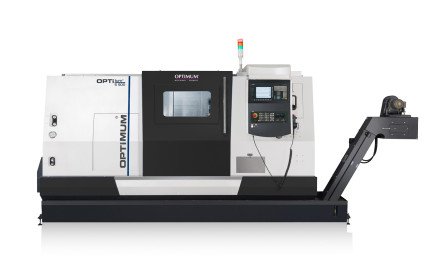

| Hydraulický systém | ||
| Příkon motoru hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná délka | 1000 mm | |
| Max. točný průměr nad suportem | 400 mm | |
| Max. točný průměr nad ložem | 570 mm | |

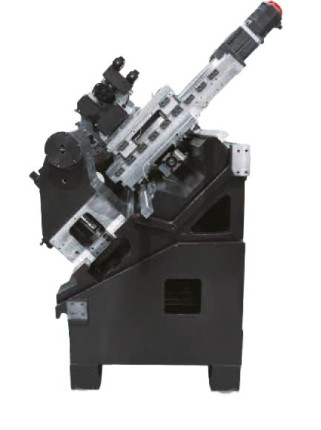

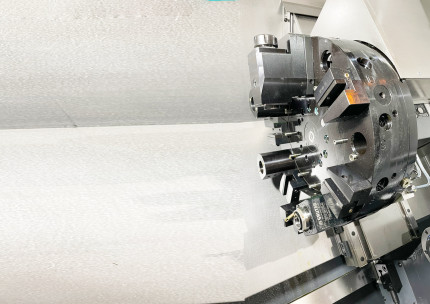

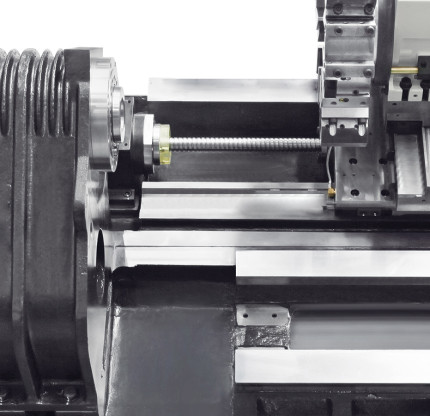

| Úhel lože | 45 ° | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | X ± 0,003 mm / Z ± 0,005 mm | |
| Přesnost polohování | X ± 0,005 mm / Z ± 0,005 mm | |
| Úhlová přesnost osy C | 51“ | |
| Přesnost opakování osy C | 20“ | |
| Výměník nástrojů | ||
| Typ výměníku | Servo VDI 40 - DIN5480 | |
| Počet nastavitelných pozic | 12 | |
| Povolené otáčky poháněných nástrojů | max. 6 000 ot/min | |
| Výkon nástroje | 2,7 kW | |
| Max. krouticí moment nástroje | 12 - 46 Nm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 295 mm | |
| Rozsah posuvu - osa Z | 1 050 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 12 m/min | |
| Rychloposuv v ose Z | 16 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 16 Nm | |
| Kroutící moment motoru - osa Z | 16 Nm | |

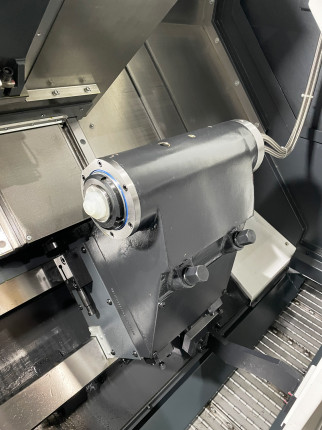

| Koník | ||
| Kužel pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 100 mm | |
| Průměr pinoly | 100 mm | |
| Rozměry | ||
| Rozměry (š × v × h) | 4750 × 1950 × 1880 mm | |
| Hmotnost | 4800 kg |
