| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 25 kVA | |
| Vřeteno | ||
| Provedení vřetene | A2-5 | |
| Hnací motor (režim S1) | 11,6 kW | |
| Krouticí moment motoru (režim S1) | 65 Nm | |
| Hnací motor (režim S6-30%) | 14,4 kW | |
| Krouticí moment motoru (režim S6-30 %) | 81 Nm | |
| Průchod vřetene | 56 mm | |

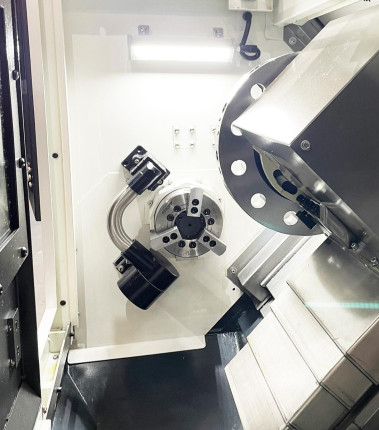

| Typ sklíčidla | hydraulické | |
| Průměr sklíčidla | 170 mm | |
| Průchod sklíčidla | 45 mm | |

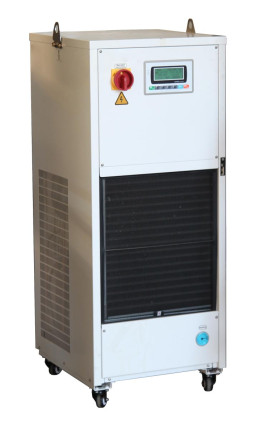

| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 700 W | |
| Nádrž na chladící kapalinu | 160 l | |

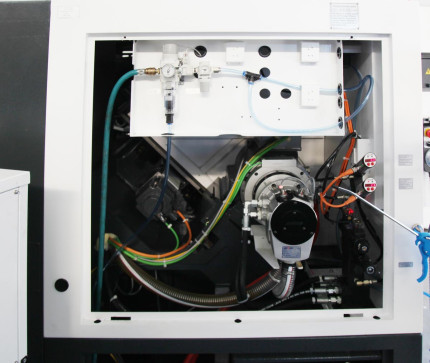

| Hydraulický systém | ||
| Příkon motoru hydraulického systému | 1500 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná délka | 320 mm | |
| Max. točný průměr nad suportem | 300 mm | |
| Max. točný průměr nad ložem | 500 mm | |

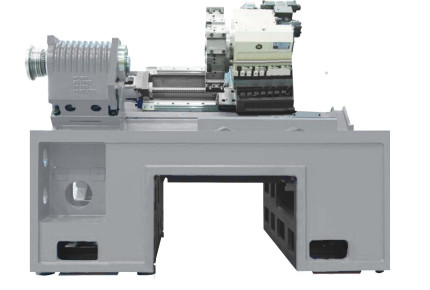

| Šířka lože | 300 mm | |
| Úhel lože | 45 ° | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,004 mm | |
| Přesnost polohování | ± 0,004 mm | |

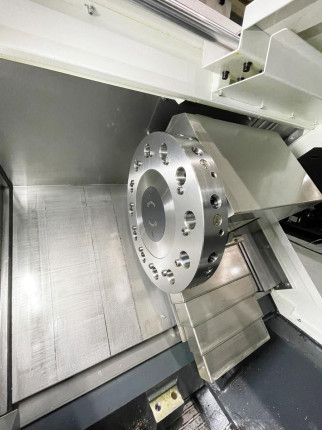

| Výměník nástrojů | ||
| Typ výměníku | Servo VDI 30 | |
| Počet nastavitelných pozic | 12 | |

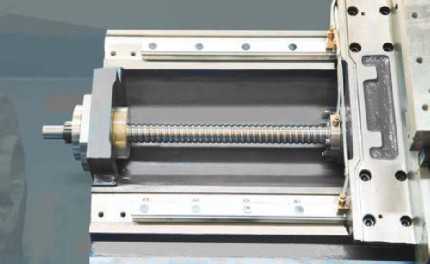

| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 180 mm | |
| Rozsah posuvu - osa Z | 350 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 30 m/min | |
| Rychloposuv v ose Z | 30 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 6 Nm | |
| Kroutící moment motoru - osa Z | 6 Nm | |
| Rozměry | ||
| Rozměry (š × v × h) | 2000 × 1550 × 2250 mm | |
| Hmotnost | 2600 kg |
