| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |

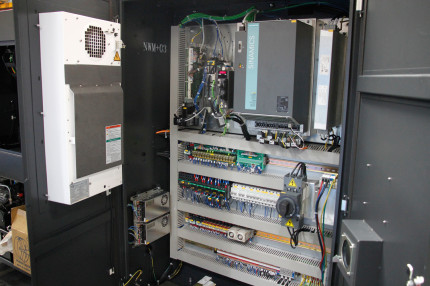

| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 45 kVA | |
| Vřeteno | ||
| Provedení vřetene | DIN ISO 702-1 č.6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krouticí moment motoru (režim S1) | 105 Nm | |
| Hnací motor (režim S6-30%) | 14,3 kW | |
| Krouticí moment motoru (režim S6-30 %) | 136 Nm | |
| Průchod vřetene | 56 mm | |
| Otáčky | 30 – 6000 ot/min | |

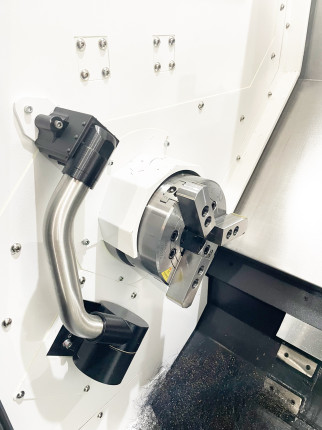

| Průměr sklíčidla | 170 mm | |
| Průchod sklíčidla | 44 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 550 W | |
| Nádrž na chladící kapalinu | 350 l | |

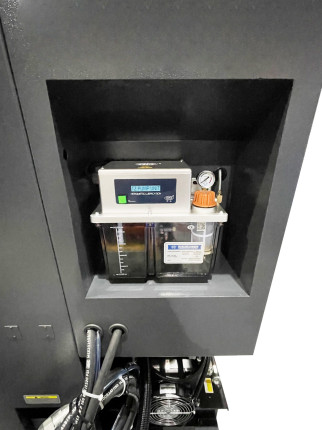

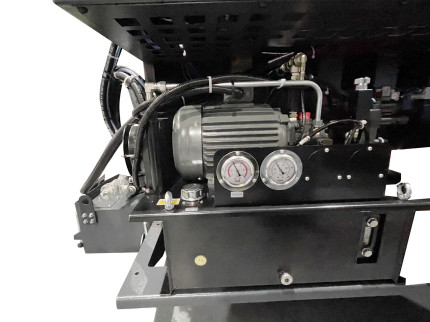

| Hydraulický systém | ||
| Příkon motoru hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná délka | 550 mm | |
| Max. točný průměr nad suportem | 410 mm | |
| Max. točný průměr nad ložem | 620 mm | |
| Úhel lože | 30 ° | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,004 mm | |
| Přesnost polohování | ± 0,008 mm | |

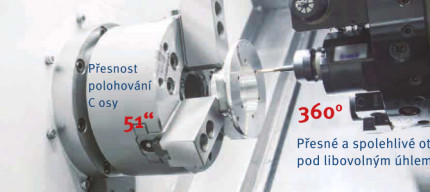

| Úhlová přesnost osy C | 51“ | |
| Přesnost opakování osy C | 20“ | |

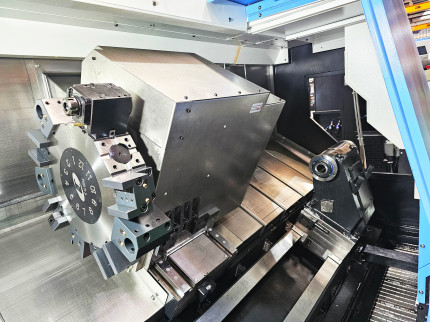

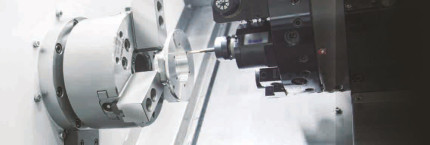

| Výměník nástrojů | ||
| Typ výměníku | Servo BMT 55 - DIN1809 | |
| Počet nastavitelných pozic | 12 | |
| Povolené otáčky poháněných nástrojů | max. 4 000 ot/min | |
| Výkon nástroje | 2,8 kW | |
| Max. krouticí moment nástroje | 12 Nm | |

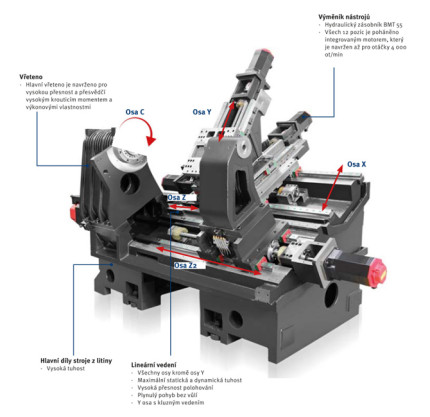

| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 210 mm | |
| Rozsah posuvu - osa Y | ± 52,5 mm | |
| Rozsah posuvu - osa Z | 600 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 30 m/min | |
| Rychloposuv v ose Y | 10 m/min | |
| Rychloposuv v ose Z | 30 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 11 Nm | |
| Kroutící moment motoru - osa Y | 11 Nm | |
| Kroutící moment motoru - osa Z | 11 Nm | |
| Koník | ||
| Kužel pinoly koníka | MK4 | |
| Rozměry | ||
| Rozměry (š × v × h) | 4105 × 1970 × 1955 mm | |
| Hmotnost | 4200 kg |
