| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 31 kVA | |
| Inline vřeteno | ||
| Kroutící moment motoru | (S1) 57 Nm / (S6-30%) 135 Nm | |
| Výkon vřetene | (S1) 9 kW / (S6-30%) 21,2 kW | |
| Kužel vřetena | SK 40 DIN 69871 | |
| Otáčky | 10 – 12000 ot/min | |

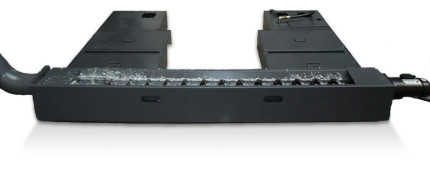

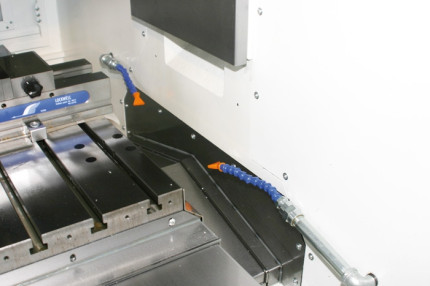

| Chladící zařízení | ||

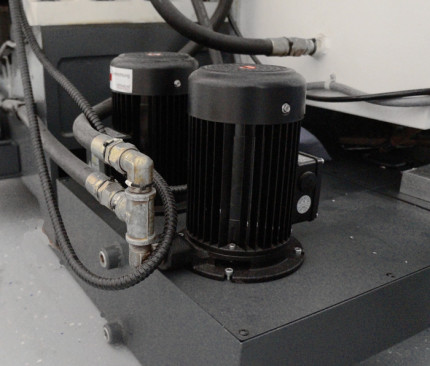

| Výkon motoru chladícího čerpadla | 1270 W | |
| Nádrž na chladící kapalinu | 210 l | |

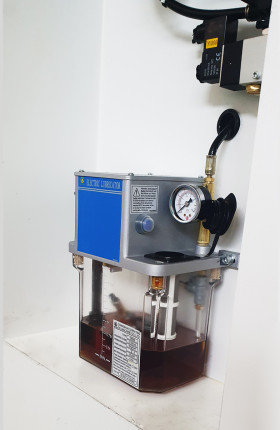

| Mazací množství | 66 – 100 l/min | |
| Průměr frézy | ||
| Max. průměr nožové hlavy | 63 mm | |
| Max. průměr stopkové frézy | 32 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výměník nástrojů | ||
| Počet nastavitelných pozic | 24 | |
| Max. průměr nástroje | 80 mm | |
| Max. hmotnost nástroje | 8 kg | |
| Čas výměny nástroje | 2 s | |
| Délka nástroje | 200 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 760 mm | |
| Rozsah posuvu - osa Y | 440 mm | |
| Rozsah posuvu - osa Z | 460 mm | |
| Pracovní posuv | ||
| Rychloposuv | ||
| Rychloposuv - osa X | 36000 mm/min | |
| Rychloposuv - osa Y | 36000 mm/min | |
| Rychloposuv - osa Z | 36000 mm/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 7,3 Nm | |
| Kroutící moment motoru - osa Y | 10,5 Nm | |
| Kroutící moment motoru - osa Z | 15 Nm | |

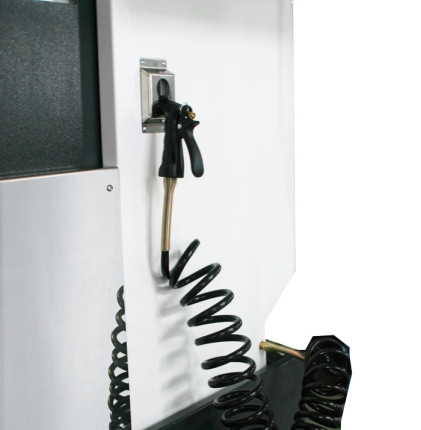

| Stlačený vzduch | ||
| Pracovní tlak | 5 – 7 bar | |

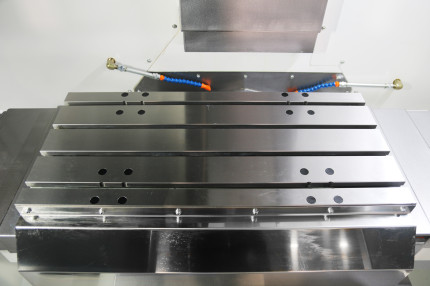

| Pracovní stůl | ||
| Vzdálenost vřeteno - pracovní stůl | 102 – 562 mm | |
| Vzdálenost vřeteno - kryt osy Z | 480 mm | |
| Rozměry pracovního stolu | 900 × 410 mm | |
| T-drážky | velikost drážky | 16 mm | |
| T-drážky | počet | 4 | |
| T-drážky | rozteč | 102 mm | |
| Max. zatížení stolu | 350 kg | |
| Rozměry | ||

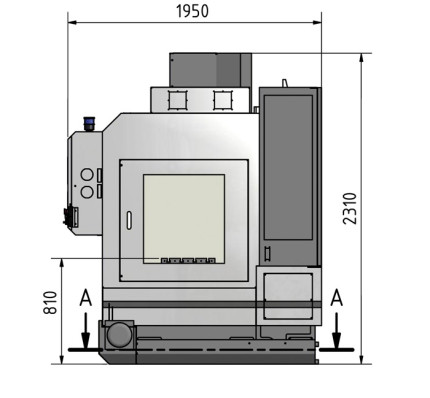

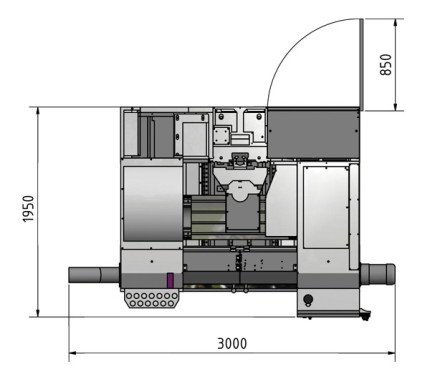

| Rozměry (š × v × h) | 3000 × 2310 × 1950 mm | |
| Hmotnost | 4350 kg |
|
|
|

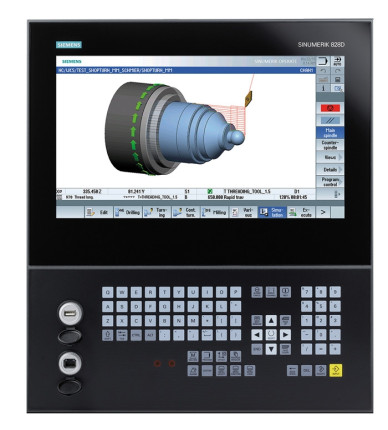

Řídící systém Sinumerik 828D · Technologie: Frézování · Až 8 os / vřeten |
