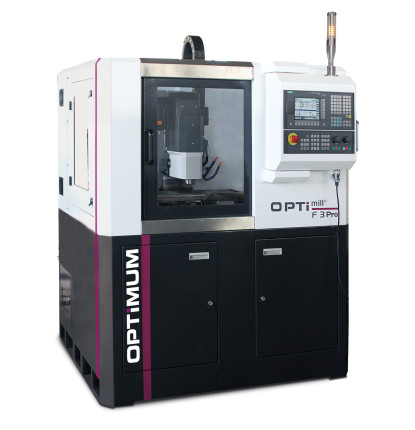

CNC frézka OPTImill F 3 Pro

Univerzální frézka ideální pro výuku, se servo pohony SIEMENS.

Lineární vedení ve všech osách
Kuličkové šrouby ve všech osách
Servomotory ve všech osách ( X, Y a Z)

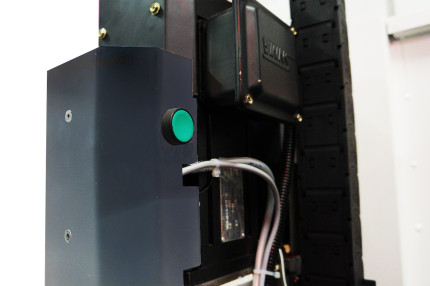

Výměna nástrojů probíhá stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů)

669 990 Kč bez DPH

810 687 Kč s DPH (21 %)

Na dotaz

obj. číslo: 3500415

Přidat k porovnání

Technická data

Řídící systém

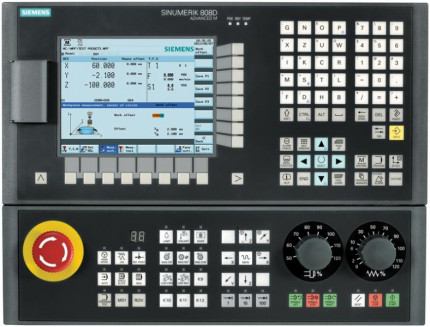

Řídící systém	Siemens Sinumerik 808D ADVANCED
Elektrické připojení
Elektrické připojení	400 V
Celkový příkon	5 kVA
Vřeteno
Kroutící moment motoru	(S1) 9,5 Nm / (S6-30%) 14 Nm
Výkon vřetene	(S1) 1,5 kW / (S6-30%) 2,2 kW
Kužel vřetena	BT30
Otáčky	4000 ot/min
Chladící zařízení
Výkon motoru chladícího čerpadla	95 W
Nádrž na chladící kapalinu	30 l
Průměr frézy
Max. průměr nožové hlavy	50 mm
Max. průměr stopkové frézy	25 mm
Přesnost obrábění
Opakovatelná přesnost	± 0,02 mm
Přesnost polohování	± 0,01 mm
Rozsah posuvů
Rozsah posuvu - osa X	355 mm
Rozsah posuvu - osa Y	190 mm
Rozsah posuvu - osa Z	245 mm
Rychloposuv
Rychloposuv - osa X/Y/Z	10 m/min
Kroutící moment motoru
Kroutící moment motoru - osa X	1,9 Nm
Kroutící moment motoru - osa Y	3,5 Nm
Kroutící moment motoru - osa Z	3,5 Nm
Pracovní stůl
Vzdálenost vřeteno - pracovní stůl	50 – 295 mm
Vzdálenost vřeteno - sloup	220 mm
Rozměry pracovního stolu	620 × 180 mm
T-drážky \| velikost drážky	12 mm
T-drážky \| počet	3
T-drážky \| rozteč	50 mm
Max. zatížení stolu	30 kg
Rozměry
Hmotnost	1000 kg
Rozměry (š × v × h)	1410 × 1372 × 2007 mm

Lineární vedení ve všech osách
Kuličkové šrouby ve všech osách
Servomotory ve všech osách ( X, Y a Z)
Výměna nástrojů probíhá stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů)
Chladicí zařízení
Centrální jednotka mazání

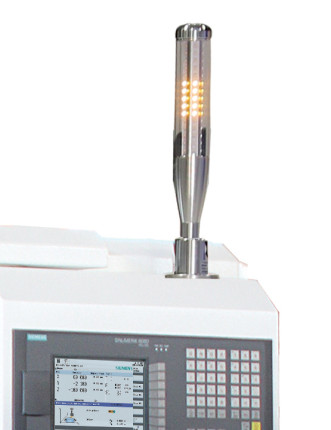

Signalizace provozního stavu

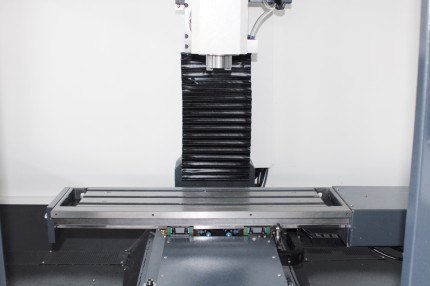

Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou
Naklápěcí ovládací panel

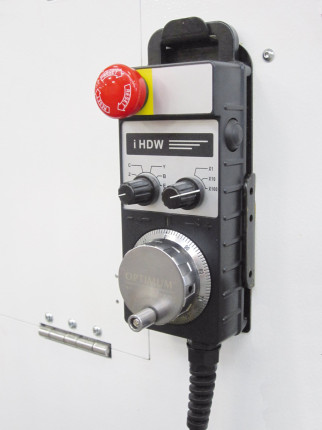

Přenosný MPG ovladač s aktivačním tlačítkem a nouzovým vypínačem výrazně usnadňuje seřizovací operace
