| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 808D ADVANCED | |
| Řídící systém volitelný | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Vřeteno | ||
| Kroutící moment motoru | 5,5 Nm | |
| Výkon vřetene | 1 kW | |
| Kužel vřetena | ISO20 | |
| Otáčky | 100 – 5000 ot/min | |
| Průměr frézy | ||
| Max. průměr nožové hlavy | 10 mm | |
| Max. průměr stopkové frézy | 10 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,01 mm | |
| Přesnost polohování | ± 0,015 mm | |

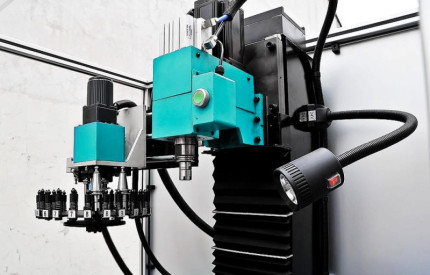

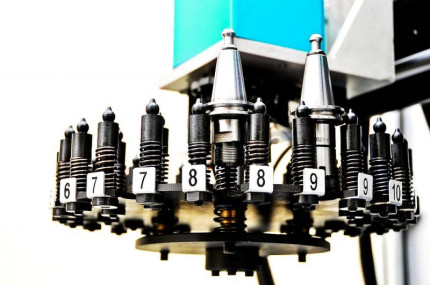

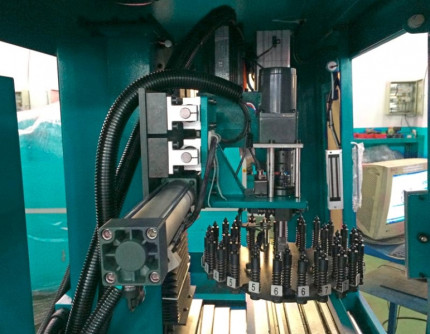

| Výměník nástrojů | ||
| Počet nastavitelných pozic | 12 | |
| Max. průměr nástroje | 10 mm | |
| Max. délka nástroje | 110 mm | |
| Max. hmotnost nástroje | 0,5 kg | |
| Čas výměny nástroje | 8 s | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 230 mm | |
| Rozsah posuvu - osa Y | 140 mm | |
| Rozsah posuvu - osa Z | 270 mm | |
| Pracovní posuv | ||
| Pracovní posuv - osa X | 500 mm/min | |
| Pracovní posuv - osa Y | 500 mm/min | |
| Pracovní posuv - osa Z | 500 mm/min | |
| Rychloposuv | ||
| Rychloposuv - osa X | 2000 mm/min | |
| Rychloposuv - osa Y | 2000 mm/min | |
| Rychloposuv - osa Z | 2000 mm/min | |
| Pohony os | Servo motory | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 4 Nm | |
| Kroutící moment motoru - osa Y | 4 Nm | |
| Kroutící moment motoru - osa Z | 6 Nm | |
| Stlačený vzduch | ||
| Pracovní tlak | 6 bar | |
| Pracovní stůl | ||
| Vzdálenost vřeteno - pracovní stůl | 80 – 350 mm | |
| Vzdálenost vřeteno - kryt osy Z | 200 mm | |
| Rozměry pracovního stolu | 550 × 160 mm | |
| T-drážky | velikost drážky | 12 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozteč | 43 mm | |
| Max. zatížení stolu | 30 kg | |
| Rozměry | ||

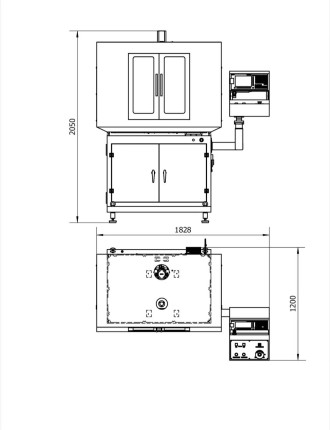

| Rozměry (š × v × h) | 1840 × 2010 × 835 mm | |
| Hmotnost | 510 kg |
 |

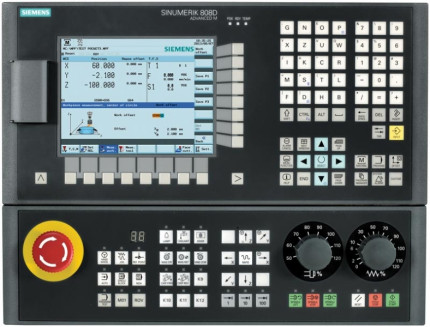

Řídící systém Sinumerik 808D ADVANCED
|
 |
Řídící systém Sinumerik 828D
|
