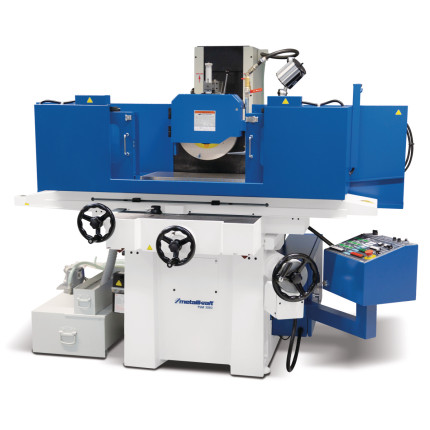

Bruska na plocho
FSM 3060 s NC řízeným vertikálním posuvem

Přesná bruska na plocho s počítačově řízeným vertikálním posuvem, ideální pro průmyslové využití.

Toto zboží již není v prodeji

Určena pro přesné broušení na plocho v průmyslové výrobě
Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci
Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

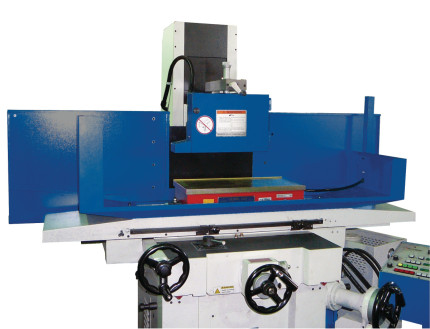

Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování)

Všechny parametry

Doporučené příslušenství

Produkt již není v nabídce

Na dotaz

obj. číslo: 3933061

Přidat k porovnání

Předprodejní kontrola

Každý stroj prochází kompletní kontrolou, při které je uveden do chodu, správně seřízen a proměřen.

Autorizovaný servis strojů

Poskytujeme záruční i pozáruční servis.

Záruka 2 roky

Neděláme rozdíly - platí pro fyzické i právnické osoby.

Předváděcí centrum Olomouc

Více než 150 vystavených strojů a zařízení na jednom místě.

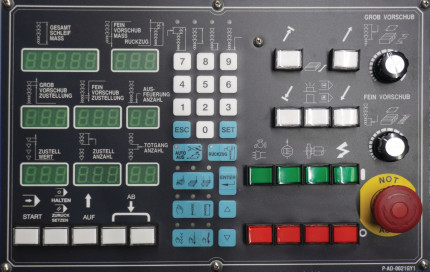

Automatické řízení posuvu AD 5

Modely řady FSM jsou vybaveny automatickým řízením posuvu AD 5. K dispozici jsou různé brusné cykly:

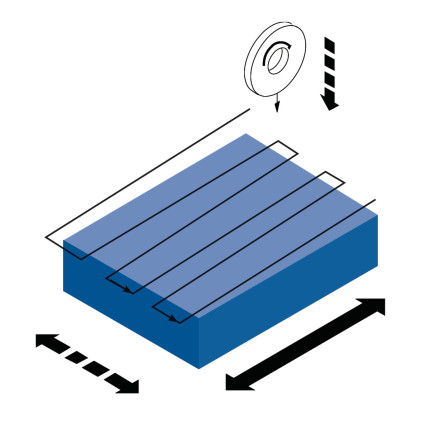

plošné cykly s návratem do výchozí polohy

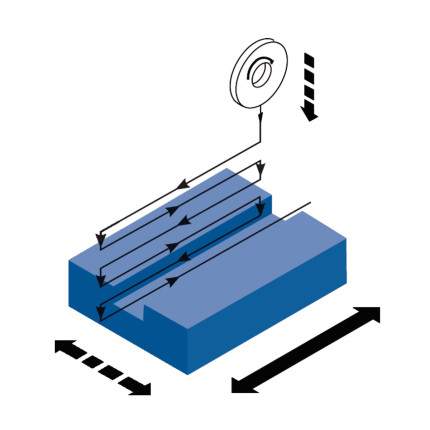

cykly pro broušení drážek s návratem do výchozí polohy

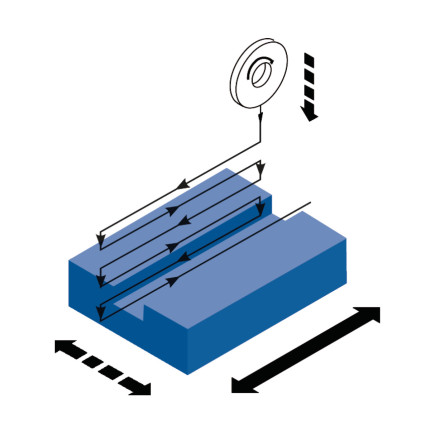

cykly pro broušení drážek s návratem na začátek i konec cyklu

Posuv brusného kotouče lze individuálně nastavit podle typu obrobku. Celkový přídavek na broušení je rozdělen na hrubovací a dokončovací posuv. Jednotlivé kroky posuvu lze volně programovat podle aplikace s minimálním rozlišením až 0,001 mm.
Možnost programování prázdných přejezdů po definovaném počtu kroků posuvu a také dokončovacích průchodů po dosažení požadovaného rozměru zajišťuje optimální kvalitu broušení.

Videa

FSM 3060 s NC řízeným vertikálním posuvem

Technická data

Rozměry upínací desky	300 × 600 mm
Rychlost posuvu stolu	5 – 25 m/min
Max. hmotnost obrobku	300 kg
Rozměry brusného kotouče	355 × 38 × 127 mm
Otáčky	1450 ot/min
Max. vzdálenost vřetene a stolu	500 mm
Výkon motoru chladícího čerpadla	750 W
Příkon	3750 W
Elektrické připojení	400 V
Rozměry (š × v × h)	2630 × 1800 × 1550 mm
Hmotnost	1743 kg

Argumenty

Určena pro přesné broušení na plocho v průmyslové výrobě
Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci
Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)
Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování)
Automatické centrální mazání vřetene a všech vedení
Ručně zaškrabávaná prizmatická a plochá vedení s povlakem Turcite-B zaručují mimořádně plynulý chod s nízkým třením a vysokou přesností
Halogenové pracovní osvětlení odolné proti prachu, dotyku a tryskající vodě dle krytí IP65
Druhá příruba brusného kotouče
