| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 25 kVA | |
| Vřeteno | ||
| Provedení vřetene | A2-6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krouticí moment motoru (režim S1) | 140 Nm | |
| Hnací motor (režim S6-30%) | 15 kW | |
| Krouticí moment motoru (režim S6-30 %) | 210 Nm | |
| Průchod vřetene | 65 mm | |
| Otáčky | 30 – 4000 ot/min | |

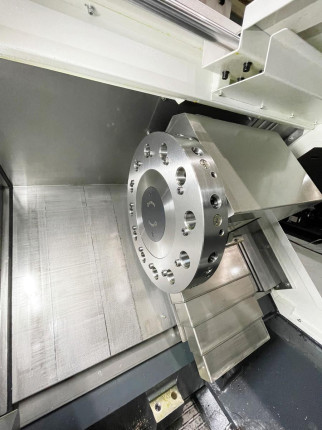

| Průměr sklíčidla | 250 mm | |
| Průchod sklíčidla | 51 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 550 W | |
| Nádrž na chladící kapalinu | 350 l | |

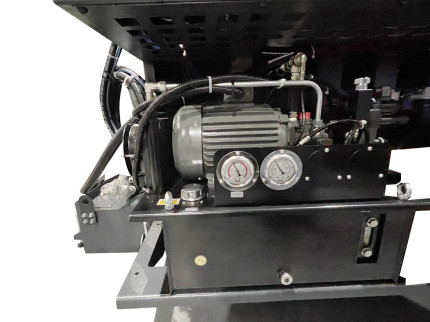

| Hydraulický systém | ||
| Příkon motoru hydraulického systému | 1500 W | |
| Objem nádrže hydraulického systému | 20 l | |
| Údaje o stroji | ||
| Max. točná délka | 1000 mm | |
| Max. točný průměr nad suportem | 480 mm | |
| Max. točný průměr nad ložem | 650 mm | |

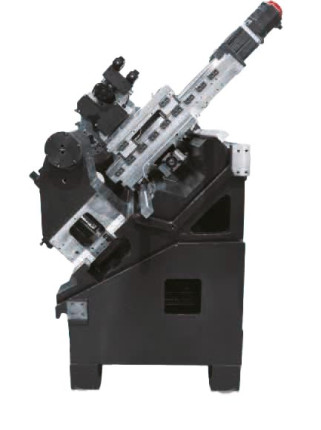

| Úhel lože | 45 ° | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výměník nástrojů | ||
| Typ výměníku | VDI 40 Servo | |
| Počet nastavitelných pozic | 12 | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 280 mm | |
| Rozsah posuvu - osa Z | 1100 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 24 m/min | |
| Rychloposuv v ose Z | 30 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 11 Nm | |
| Kroutící moment motoru - osa Z | 11 Nm | |

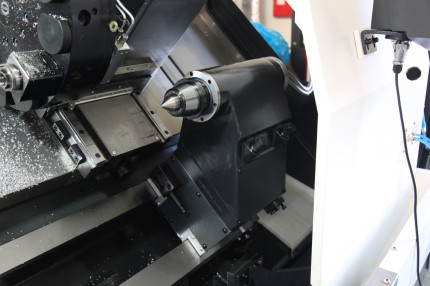

| Koník | ||
| Kužel pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 100 mm | |
| Průměr pinoly | 100 mm | |
| Rozměry | ||
| Rozměry (š × v × h) | 5070 × 1995 × 1885 mm | |
| Hmotnost | 4600 kg |
