| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 45 kVA | |
| Inline vřeteno | ||
| Kroutící moment motoru | (S1) 38 Nm / (S6-30%) 116 Nm | |
| Výkon vřetene | (S1) 12 kW / (S6-30%) 22,8 kW | |
| Kužel vřetena | BT30 | |
| Otáčky | 16000 ot/min | |

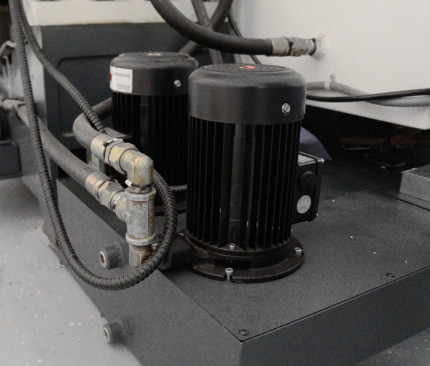

| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 370 W | |
| Nádrž na chladící kapalinu | 120 l | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,006 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výměník nástrojů | ||
| Typ výměníku | Servo | |
| Počet nastavitelných pozic | 21 | |
| Max. průměr nástroje | 80 mm | |
| Max. délka nástroje | 80 mm | |
| Max. hmotnost nástroje | 3 kg | |
| Čas výměny nástroje | 7,33 s | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 500 mm | |
| Rozsah posuvu - osa Y | 400 mm | |
| Rozsah posuvu - osa Z | 300 mm | |
| Rychloposuv | ||
| Rychloposuv - osa X/Y/Z | 40 m/min | |

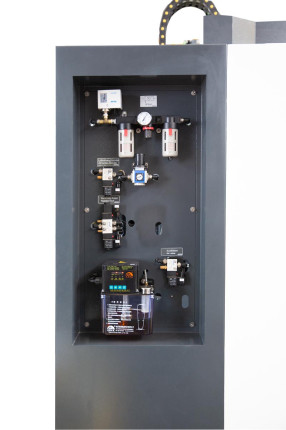

| Stlačený vzduch | ||
| Pracovní tlak | 6 bar | |
| Pracovní stůl | ||
| Vzdálenost vřeteno - pracovní stůl | 150– 450 mm | |
| Vzdálenost vřeteno - kryt osy Z | 400 mm | |
| Rozměry pracovního stolu | 650 × 400 mm | |
| T-drážky | velikost drážky | 14 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozteč | 125 mm | |
| Max. zatížení stolu | 250 kg | |
| Rozměry | ||

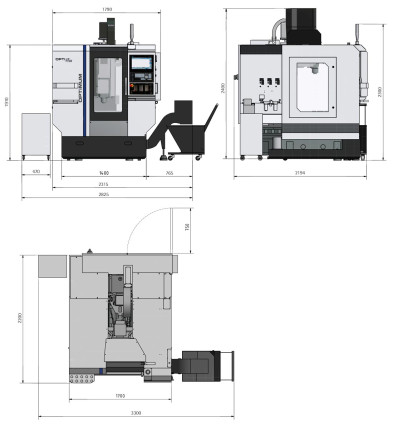

| Rozměry (š × v × h) | 2315 (s dopravníkem třísek) × 2325 × 2194 mm | |
| Hmotnost | 3800 kg |
