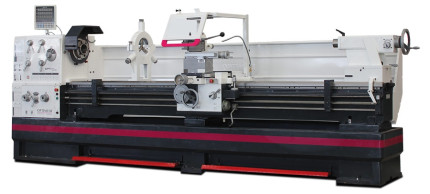

Soustruh OPTIturn TH 8030 D

Technická data

Výška hrotu	330 mm
Max. točný průměr nad ložem	800 mm
Max. točný průměr nad suportem	570 mm
Max. točný průměr bez můstku	1035 mm
Šířka lože	400 mm
Vzdálenost mezi hroty	3000 mm
Délka můstku	250 mm
Kužel vřetena	MK7
Upnutí vřetene	Camlock DIN ISO 702-2 č. 8
Otáčky	25 – 1600 ot/min
Plynulá změna otáček	Ne
Počet rychlostních stupňů	16
Průchod vřetene	105 mm
Kužel pinoly koníka	MK5
Posuv podélný	0,044 –1,48 mm/ot. (25 )
Posuv příčný	0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	368 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
Závit modulový	0,25 –60 M.P. (46 )
Příkon	11 kW
Elektrické připojení	400 V

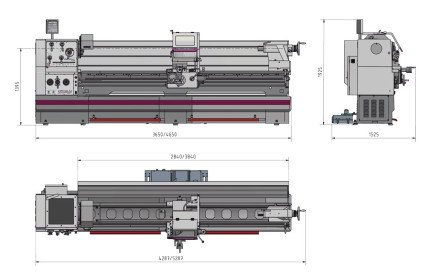

Rozměry (š × v × h)	5290 × 1925 × 1525 mm
Hmotnost	3870 kg

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v olejové lázni
Páky pro rychloposuv a změnu směru otáčení na suportové skříni
Centrální mazání vodících ploch
Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení
Rozvaděč je vybaven komponenty Siemens
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Max. zatížení bez lunety (mezi sklíčidlem a koníkem) 2,25 t
Max. zátěže s lunetou (mezi sklíčidlem a koníkem) 2,6 t
Digitální odměřování polohy DPA 31 Plus
Přehledná fóliová klávesnice
Vysoká pracovní přesnost
Snížené procento chyb
Měřící lišta s čtecí hlavou na podélném suportu
Magnetické pásky na příčném a nožovém suportu
