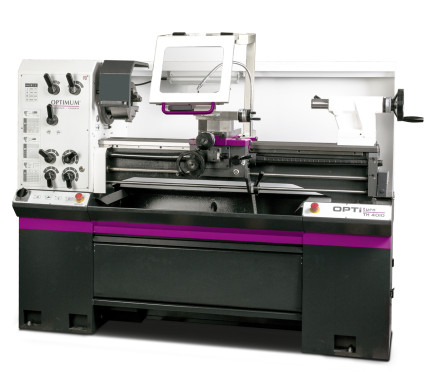

Soustruh OPTIturn TM 4010

Plně vybavený soustruh s vodicím a tažným šroubem pro mechaniky.
Přesvědčí svým výkonem a přesností. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

Toto zboží již není v prodeji

Kalené a broušené vodicí dráhy osy Z
Zaručená házivost čela vřetene <0,015 mm
Kužel vřetene Camlock DIN ISO 702-2 č. 5
Hlavní motor s elektrickou brzdou a ochranným jističem

Všechny parametry

Doporučené příslušenství

Produkt již není v nabídce

Na dotaz

obj. číslo: 3403040

Přidat k porovnání

Technická data

Výška hrotu	200 mm
Max. točný průměr nad ložem	400 mm
Max. točný průměr nad suportem	265 mm
Šířka lože	203 mm
Vzdálenost mezi hroty	1000 mm
Kužel vřetena	MK6
Upnutí vřetene	Camlock DIN ISO 702-2 č. 5
Otáčky	70 – 2000 ot/min
Plynulá změna otáček	Ne
Otáčky - provedení Vario	12 – 2500 ot/min
Počet rychlostních stupňů	8
Průchod vřetene	52 mm
Kužel pinoly koníka	MK4
Průměr pinoly	50 mm
Zdvih pinoly	110 mm
Posuv podélný	0,014 –0,38 mm/ot. (26 )
Posuv příčný	0,052 –1,392 mm/ot. (32 )
Max. posuv nožového suportu	98 mm
Max. posuv příčného suportu	185 mm
Závit metrický	0,4 – 7 mm/ot. (26 )
Závit palcový	56 – 4 záv./1“ (31 )
Příkon	2,2 kW
Elektrické připojení	400 V
Rozměry (š × v × h)	1935 × 1740 × 780 mm
Hmotnost	765 kg

Výška hrotu

200 mm

Max. točný průměr nad ložem

400 mm

Max. točný průměr nad suportem

265 mm

Šířka lože

203 mm

Vzdálenost mezi hroty

1000 mm

Kužel vřetena

MK6

Upnutí vřetene

Camlock DIN ISO 702-2 č. 5

Otáčky

70 – 2000 ot/min

Plynulá změna otáček

Otáčky - provedení Vario

12 – 2500 ot/min

Počet rychlostních stupňů

Průchod vřetene

52 mm

Kužel pinoly koníka

MK4

Průměr pinoly

50 mm

Zdvih pinoly

110 mm

Posuv podélný

0,014 –0,38 mm/ot. (26 )

Posuv příčný

0,052 –1,392 mm/ot. (32 )

Max. posuv nožového suportu

98 mm

Max. posuv příčného suportu

185 mm

Závit metrický

0,4 – 7 mm/ot. (26 )

Závit palcový

56 – 4 záv./1“ (31 )

Příkon

2,2 kW

Elektrické připojení

400 V

Rozměry (š × v × h)

1935 × 1740 × 780 mm

Hmotnost

765 kg

Argumenty

Kalené a broušené vodicí dráhy osy Z

Zaručená házivost čela vřetene <0,015 mm

Kužel vřetene Camlock DIN ISO 702-2 č. 5

Hlavní motor s elektrickou brzdou a ochranným jističem

Pravý / levý chod lze přepínat na podélném suportu

Dvoukanálová bezpečnostní elektronika

Vypínače odpovídají normě EN ISO 13849

Perfektně soustředné hlavní vřeteno zaručuje vysokou nosnost díky přesným kuželíkovým ložiskům.

Ochrana proti současnému spuštění závitování a posuvu

Bezpečnostní ruční kola v ose X a Z

Všechna ozubená kola posuvového mechanismu jsou vyrobena z oceli, kalená a broušená, hřídele na jehlových ložiscích, všechny součásti jsou běží v olejové lázni.

Čerpadlo chladicí kapaliny se zásobníkem chladicí kapaliny a ukazatelem hladiny. Nádobu lze vyjmout pro snadné čištění

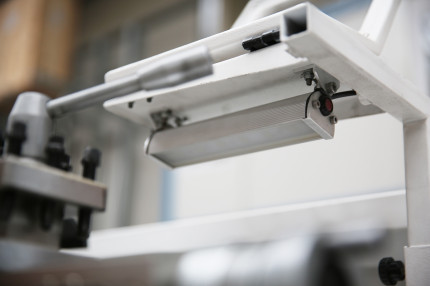

LED pracovní lampa

Podstavec pro soustruh se stabilní ocelovou konstrukcí

Nouzové vypínače vpravo i vlevo

Uzamykatelný hlavní vypínač
