Soustruh OPTIturn D 660 x 2000 DPA

Soustruh
OPTIturn D 660 x 2000 DPA

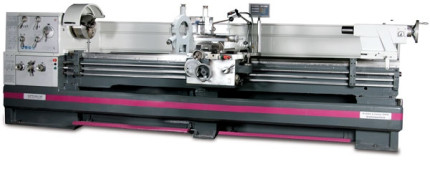

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Toto zboží již není v prodeji

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v lázni s kontrolním olejoznakem

Všechny parametry

Doporučené příslušenství

Produkt již není v nabídce

Na dotaz

obj. číslo: 3402720DPA

Přidat k porovnání

Technická data

Výška hrotu	330 mm
Max. točný průměr nad ložem	660 mm
Max. točný průměr nad suportem	440 mm
Max. točný průměr bez můstku	900 mm
Vzdálenost mezi hroty	2000 mm
Délka můstku	250 mm
Kužel vřetene	MK7
Upnutí vřetene	Camlock DIN ISO 702-2 č. 8
Otáčky	25 – 1600 ot/min
Plynulá změna otáček	Ne
Otáčky - provedení Vario	10 – 1600 ot/min
Počet rychlostních stupňů	16
Průchod vřetene	105 mm
Posuv pinoly	20 mm
Kužel pinoly koníka	MK5
Posuv podélný	0,044 –1,48 mm/ot. (25 )
Posuv příčný	0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	368 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
Závit modulový	0,25 –60 M.P. (46 )
Příkon	9000 W
Elektrické připojení	400 V
Rozměry (š × v × h)	3650 × 1595 × 1230 mm
Hmotnost	3345 kg

Argumenty

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v lázni s kontrolním olejoznakem

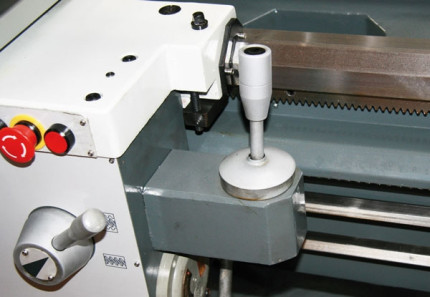

Páky pro rychloposuv a změnu směru otáčení jsou umístěny přímo na suportové skříni
Centrální mazání vodících ploch

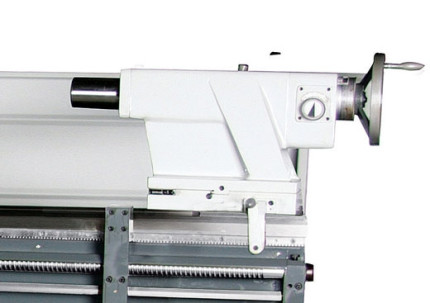

Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpečnostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni

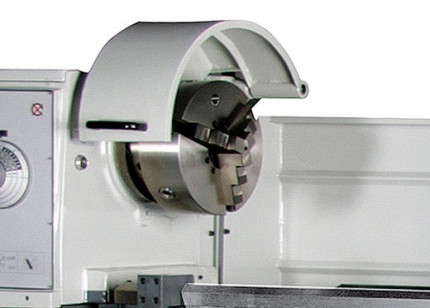

Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem

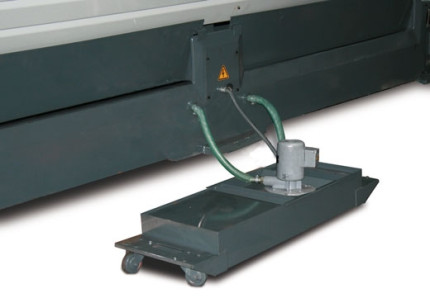

Externí uzavřené chladící zařízení a dávkování média pomocí uzavíratelného ventilu
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Rozvaděč je vybaven komponenty Siemens
Digitální odměřování polohy se skleněnými pravítky a zobrazovačem DPA 2000

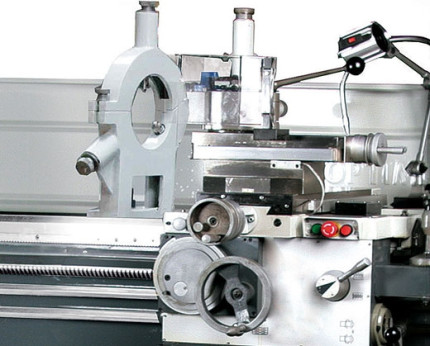

Nožový držák SWH 9 pro rychlou výměnu nástrojů
Volitelně s frekvenčním měničem pro plynulou změnu
otáček vřetene se zachováním maximálních hodnot kroutícího momentu
