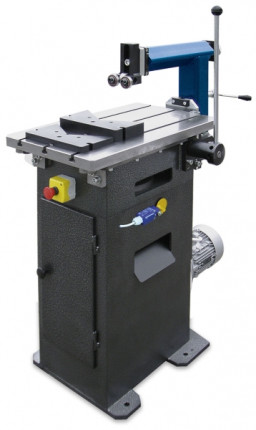

Drážkovačka DR 050

Stroj určený pro maloseriovou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.

Toto zboží již není v prodeji

Místo něj Vám nabízíme:

DR 050 s lineárním vedením

Drážky lze zhotovovat do různých kovových i nekovových materiálů
Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře hodí do všech provozů a dílen s maloseriovou anebo zakázkovou výrobou
Stroj je nenáročný na údržbu a vyžaduje jen pravidelné čištění a domazání kluzných ploch

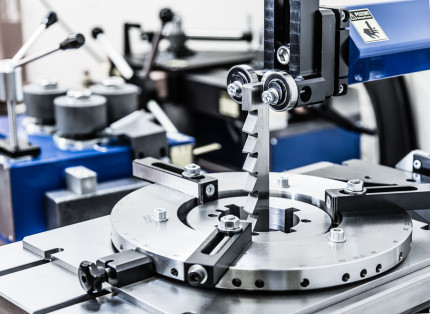

Indexovací zařízení (volitelné příslušenství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci

Všechny parametry

Doporučené příslušenství

Produkt již není v nabídce

Na dotaz

obj. číslo: 1050000

Přidat k porovnání

Technická data

Rozteč kotevních otvorů (š × h)	380 × 400 mm
Počet zdvihů	54 /min
Rozměry pracovního stolu	400 × 680 mm
Min. výška obrobku	rozteč zubů + 2 mm
Posuv stolu	30 mm
Rozměry základny	440 × 520 mm
Příkon	1500 W
Elektrické připojení	400 V
Rozměry (š × v × h)	520 × 1200 × 1030 mm
Hmotnost	270 kg

Rozteč kotevních otvorů (š × h)

380 × 400 mm

Počet zdvihů

54 /min

Rozměry pracovního stolu

400 × 680 mm

Min. výška obrobku

rozteč zubů + 2 mm

Posuv stolu

30 mm

Rozměry základny

440 × 520 mm

Příkon

1500 W

Elektrické připojení

400 V

Rozměry (š × v × h)

520 × 1200 × 1030 mm

Hmotnost

270 kg

Argumenty

Drážky lze zhotovovat do různých kovových i nekovových materiálů

Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře hodí do všech provozů a dílen s maloseriovou anebo zakázkovou výrobou

Stroj je nenáročný na údržbu a vyžaduje jen pravidelné čištění a domazání kluzných ploch

Indexovací zařízení (volitelné příslušenství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci

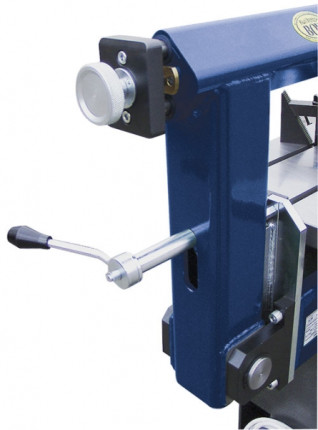

Přísuv obrobku upnutého na stole se provádí pomocí ruční páky

Drážkovací jehla kmitá 54× za minutu

Masivní tuhý stojan ze svařované konstrukce

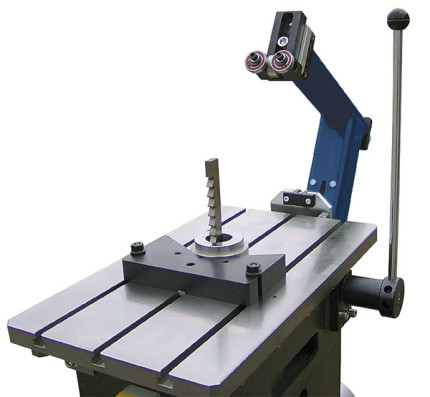

Pomocné prisma k snadnému upnutí dílce – 2 ks
