Bruska na plocho FSM 2550 sestava - odměřování a magnetický separátor

Bruska na plocho
FSM 2550 sestava - odměřování a magnetický separátor

Přesná bruska na plocho s počítačově řízeným vertikálním posuvem, ideální pro průmyslové využití.

Součástí dodávky této sestavy je digitální odměřování polohy ve 2 osách, zadní stěna ostřiku, přední a boční stěna ostřiku a magnetický separátor s chlazením.

Pro přesné broušení na plocho v průmyslové oblasti
Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci
Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování
Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Všechny parametry

Doporučené příslušenství

899 990 Kč bez DPH

1 088 987 Kč s DPH

Na dotaz

obj. číslo: 3932550S3

Přidat k porovnání

Technická data

Rozměry upínací desky	250 × 500 mm
Rychlost posuvu stolu	5 – 25 m/min
Rozměry brusného kotouče	180 × 13 × 31,75 mm
Otáčky	2900 ot/min
Max. vzdálenost vřetene a stolu	500 mm
Max. výška obrobku	340 mm
Olejová náplň	60 l
Výkon motoru chladícího čerpadla	750 W
Příkon	1500 W
Elektrické připojení	400 V
Prostor pro ustavení stroje	2250 × 1400 mm
Rozměry (š × v × h)	2250 × 1800 × 1400 mm
Hmotnost	1350 kg

Rozměry upínací desky

250 × 500 mm

Rychlost posuvu stolu

5 – 25 m/min

Rozměry brusného kotouče

180 × 13 × 31,75 mm

Otáčky

2900 ot/min

Max. vzdálenost vřetene a stolu

500 mm

Max. výška obrobku

340 mm

Olejová náplň

60 l

Výkon motoru chladícího čerpadla

750 W

Příkon

1500 W

Elektrické připojení

400 V

Prostor pro ustavení stroje

2250 × 1400 mm

Rozměry (š × v × h)

2250 × 1800 × 1400 mm

Hmotnost

1350 kg

Argumenty

Pro přesné broušení na plocho v průmyslové oblasti

Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci

Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování

Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Ručně zaškrábané vodící dráhy potažené vrstvou „Turcite-B“ zajišťují extrémně plynulé pohyby bez vibrací a s vysokou přesností

Automatické centrální mazání vřetene a všech vedení

Počítačově řízený, programovatelný vertikální posuv s funkcí rychloposuvu až k obrobku a zpětným chodem

Halogenové osvětlení se stupněm krytí IP65

Druhá příruba brusného kotouče

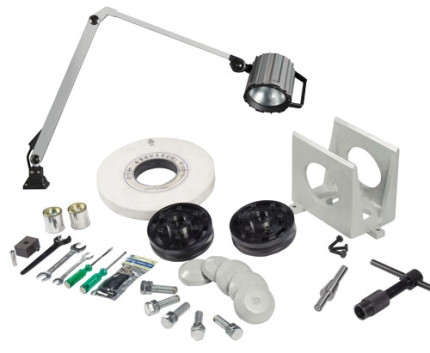

Rozsah dodávky

Digitální odměřování polohy ve 2 osách

Elektromagnetická upínací deska

Příruba brusného kotouče

Zařízení pro automatické odmagnetizování

Brusný kotouč

Vyvažovací trn

Orovnávání brusného kotouče

Halogenové pracovní světlo (IP 65)

Vyrovnávací nožky

Seřizovací nářadí

Přední a boční stěna ostřiku

Zadní stěna ostřiku pro FSM

Magnetický separátor s chlazením pro FSM

Hydraulický olej není součástí dodávky!

Doporučené příslušenství

Hydraulický olej PARAMO HM 32 - 1 litr

Na dotaz obj. číslo: PAR0421

99 Kč bez DPH

119 Kč s DPH

Odsávání bez chlazení pro FSM 2550

Na dotaz obj. číslo: 3939012

17 490 Kč bez DPH

21 162 Kč s DPH

Odsávání s chlazením pro FSM 2550

Skladem obj. číslo: 3939013

31 990 Kč bez DPH

38 707 Kč s DPH

Magnetický separátor s chlazením pro FSM 2550

Na dotaz obj. číslo: 3939014

38 490 Kč bez DPH

46 572 Kč s DPH

Automatický papírový filtrační pás s chlazením pro FSM 2550

Na dotaz obj. číslo: 3939015

48 990 Kč bez DPH

59 277 Kč s DPH

Automatický papírový filtrační pás s magnetickým oddělovačem a chlazením

Na dotaz obj. číslo: 3939016

67 990 Kč bez DPH

82 267 Kč s DPH

Příruba brusného kotouče pro FSM 2550

Skladem obj. číslo: 3939017

2 490 Kč bez DPH

3 012 Kč s DPH

Úhlový orovnávač pro FSM 2550

Na dotaz obj. číslo: 3939020

6 990 Kč bez DPH

8 457 Kč s DPH

Rádiusový orovnávač pro FSM 2550

Na dotaz obj. číslo: 3939021

6 990 Kč bez DPH

8 457 Kč s DPH

Přesný svěrák SAV pro FSM 2550

Na dotaz obj. číslo: 3939022

Cena na dotaz

Sinusový stůl SAV pro FSM 2550

Na dotaz obj. číslo: 3939023

Cena na dotaz

Tvarový orovnávač pro FSM 2550

Na dotaz obj. číslo: 3939024

38 990 Kč bez DPH

47 177 Kč s DPH

Brusné kotouče

Brusný kotouč pro kalený i nekalený materiál 180 × 13 × 31,75 mm

Na dotaz obj. číslo: 3939350

1 999 Kč bez DPH

2 418 Kč s DPH

Brusný kotouč pro FSM 2550 - vysoce legovaná, kalená ocel až 62 HRC (bílý)

Na dotaz obj. číslo: 3939351

1 999 Kč bez DPH

2 418 Kč s DPH

Brusný kotouč pro neželezné kovy a tvrdokovy 180 × 13 × 31,75 mm

Na dotaz obj. číslo: 3939352

1 999 Kč bez DPH

2 418 Kč s DPH

CBN kotouč pro nástrojářskou ocel od 45 HRC Form 14 A1

Na dotaz obj. číslo: 3939355

20 990 Kč bez DPH

25 397 Kč s DPH

Diamantový kotouč pro tvrdokovy a keramiku Form 14 A1

Na dotaz obj. číslo: 3939306

20 990 Kč bez DPH

25 397 Kč s DPH

Služby

Ustavení stroje

Na dotaz obj. číslo: 9000509

Cena na dotaz

Zaškolení obsluhy stroje

Na dotaz obj. číslo: 9000508

Cena na dotaz

Uvedení stroje do provozu

Na dotaz obj. číslo: 9000660

Cena na dotaz
